Instrumento de medida de tensión alterna ISE series

de frecuenciade corriente alternamecánico

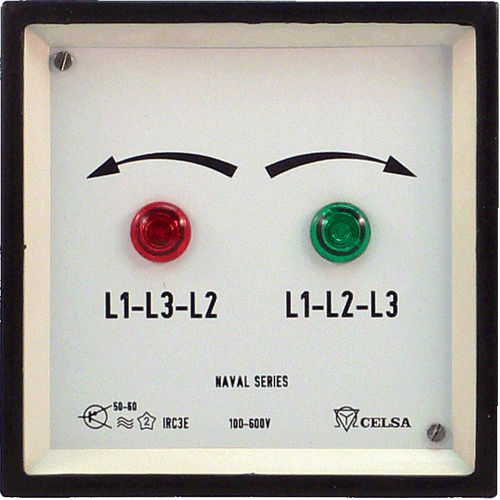

Los indicadores de secuencia de fases permiten determinar fácilmente la secuencia de fases en una red trifásica. Emplean para ello un circuito eléctrico sin partes móviles. Al conectar el aparato a una red se ilumina el piloto verde cuando la secuencia de fases es correcta, o uno rojo si está invertida. – ISE72n/1 e ISE96n/1: indicadores para montaje en panel, son adecuados para una conexión permanente a tensiones entre 150 y 600V. – ISE 96s/2: indicadores para montaje en panel, que incorpora además un relé conmutado de salida, con contactos libres de potencia. Cuando la secuencia es incorrecta se desconecta el aparato, el relé se desactiva. De esta forma puede accionarse una alarma, o realizar alguna acción correctiva. Dimensiones en mm - 72 x 72 / 96 x 96 Características Técnicas ISE96/2: Tensión: 110 / 230 / 400 / 440 V 50 ó 60 Hz Rango de maniobra: UN +20 % hasta -20% UN Salida del relé: 1 cambio aislado de maniobra Sobrecarga de maniobra: 1 x106. Intensidad máx. de maniobra: 6 A, 250 V max. 300 W para tensión alterna
