Aparato de medición de tensión alterna BIQ series

de frecuenciade corriente alternamecánico

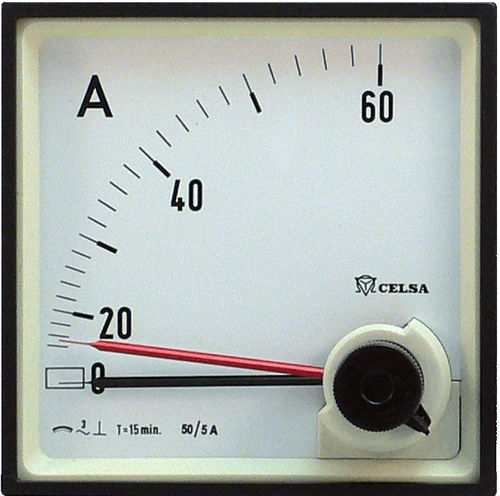

Sistema bimetálico, con una espiral que se calienta por efectos de la corriente moviendo el eje, y en otra en oposición para compensar el efecto de la temperatura ambiente. Gracias a su gran inercia térmica, las puntas de corriente de corta duración no son registradas, de manera que el aparato indica mediante una aguja negra el valor media de la intensidad eficaz en un período determinado (15minutos). La máxima indicación queda registrada por la posición de la aguja roja, arrastrada por la anterior. Mediante un botón giratorio precintable se puede bajar la aguja roja hasta la posición de la aguja negra, para realizar una nueva lectura. Los amperímetros maxímetros bimetálicos se utilizan para el control de cargas de líneas, transformadores e instalaciones eléctricas en general. Capacidad de sobrecarga según la norma DIN 43780 Continua 1,2 veces el valor nominal Corta duración 10 veces el valor nominal Para sobrecargas mayores, debe protegerse el aparato contectándolo a través de un transformador de intensidad saturable Escalas El valor final de escala es de 1.2 veces In, siendo In la intensidad nominal primaria del transformador de intensidad al que se conecta el aparato. Escala de 90º con graduación cuadrática. Divisionado grueso-fino
