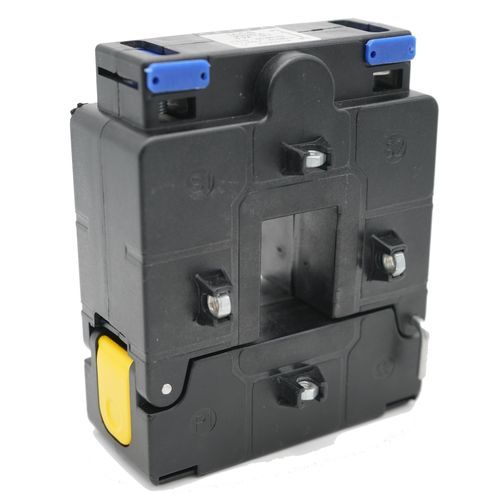

Transformador de corriente IA23

de núcleo partidopara la industriade baja tensión

Dimensiones - 112 x 92.5 x 40 mm Barra Primaria - 30 x 20 mm Aplicación Los transformadores de intensidad abribles convierten una intensidad alterna elevada, en otra proporcional más pequeña apropiada para medir con instrumentos estándar (amperímetros, vatímetros, fasímetros, relés, convertidores de medida, ...), de corrientes nominales 5A ó 1A. Su sistema de apertura de núcleo permite su instalación sobre líneas ya existentes, sin necesidad de cortar los conductores. Son adecuados para uso interior en redes de baja tensión, y están construidos según normas IEC y UNE-EN 61869-2 Características del diseño - Los transformadores de intensidad se pueden abrir. - Envolventes de policarbonato autoextinguible - Terminales secundarios dobles, para cortocircuitar el devanado antes de abrir el circuito de medida - Soportes de montaje para el panel de montaje y fijaciones para la fijación a la barra primaria Precisión Estos transformadores cumplen simulténeamente las especificaciones de las clases de precisión 0’5, 1 y 3 para cargas indicadas en la tabla (ver página siguiente).
