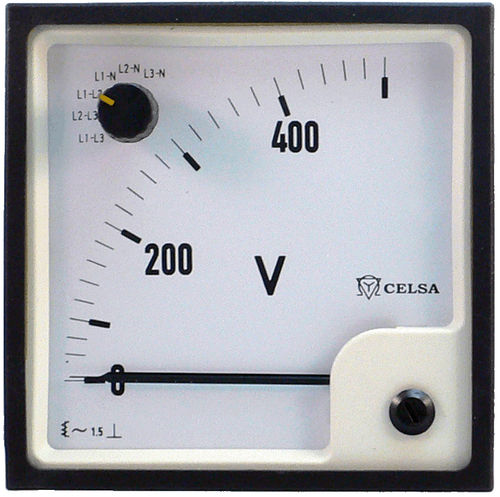

Instrumento de medida de tensión alterna EQ SWT-6

de corriente alternamecánicoeléctrico

Los voltímetros trifásicos se utilizan para la medida de tensiones fase-fase, o fase-fase y fase-neutro de una línea trifásica. Para ello incorporan un conmutador que permite seleccionar los hilos entre los que se desea realizar la medida. Los EQ..n SWT-3 disponen además de una posición de desconexión en el conmutador (OFF). Su rango de frecuencia es de 25 a 100 Hz. El aparato indica el verdadero valor eficaz de la onda, incluso si esta contien una alta tasa de armónicos, con solamente una pequeña influencia en la precisión. Datos eléctricos Capacidad de sobrecarga según la norma DIN 43780 Continua 1,2 veces valor nominal De corta duración 2 x UN 5 s en voltímetros El tiempo de ajuste es aproximadamente de 1 segundo. Consumo 3,5 VA max. Aparatos de hierro móvil Sistema de hierro móvil, con amortiguamiento por fluido de silicona. Se utilizan resortes espirales para la generación del par antagonista, y la suspensión del sistema se realiza mediante cojinetes con resorte, para resistir vibraciones y choques. Escalas Escalas de 90º, con divisionado grueso-fino. Inicio de escala ligeramente comprimido en los voltímetros.
