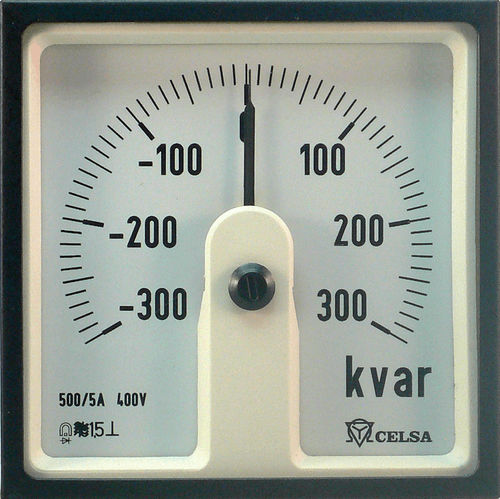

Vármetro DAQb series

Los vatímetros DAQ..n/b se utilizan para la medida de la potencia reactiva. Existen versiones para corriente alterna monofásica y trifásica a 3 y 4 hilos, con cargas tanto equilibradas como desequilibradas. El rango de frecuencia es, para todas las versiones de alterna, de 50 a 60 Hz. Sistema ferrodinámico con un elemento de medida para las versiones DAQ/1wb, DAQ/1db y DAQ/1b, dos elementos para DAQ/2b, y 2 1/2 elementos para el DAQ/3b. Amortiguamiento magnético, con suspensión mediante cojinetes con resorte para resistir vibraciones y choques. Escala - 240º Clase - 1.5 Dimensiones en mm - 96 x 96 / 144 x 144 Consumo Consumo de intensidad por recorrido < 0.2 VA Consumo de tensión por recorrido < 3.9 VA Escalas Escalas 240º prácticamente lineal. Divisionado grueso-fino. El valor final de la escala debe de estar entre el 20% y el 200% de la potencia aparente nominal, que se calcula mediante expresiones: • Para corriente alterna monofásica: S(var) = Tensión primaria (V) x Intensidad primaria (A) • Para corriente alterna trifásica: S(var) = √3x Tensión primaria entre fases (V) x Intensidad primaria (A) Si no se indica el en el pedido, se calcula el valor final de la escala redondenado el valor S obtenido a alguno de los siguientes valores normalizados: 1 - 1,2 - 1, 5 - 2 - 2,5 3 - 4 - 5 - 6 - 7,5 - 8 o sus múltiplos decimales.
