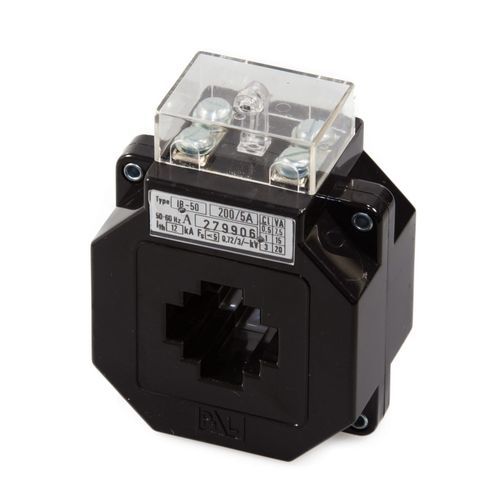

Transformador de corriente IB-50

encapsulado en resinapara servicio interiorpara de protección

TRANSFORMADOR DE PROTECCIÓN Dimensiones - 105 x 76 x 50 mm Barra Primaria - 30 x 10 mm Cable Conductor - ⌀ 23 mm Mientras que los transformadores de intensidad para medida se caracterizan por saturarse con sobreintensidades moderadas, la forma de proteger los aparatos de medida de los efectos que estas podrían tener sobre ellos es a través de los transformadores de protección que se caracterizan por mantener la proporcionalidad entre la intensidad primaria y la secundaria, incluso en condiciones de sobrecarga. De esta forma se garantiza la rápida actuación de los relés a los que está conectados. Las clases de precisión son 5P y 10P. "P" significa "protección". El exceso del factor de limitación de intensidad (en%) se escribe detrás de la clase de precisión. Esto significa, por ejemplo, 10P5, si la intensidad primaria es cinco veces mayor que la intensidad nominal, el error de la intensidad secundaria no es superior al 10%. APLICACIÓN Los transformadores de intensidad de protección convierten una intensidad alterna elevada en otra proporcional más pequeña, con el fin de proteger una instalación por medio de los relés estándar de intensidades nominales de 5 ó 1 A. Los transformadores de CELSA son adecuados para un uso interior en redes de baja tensión. Están construidos según la norma UNE-EN e IEC 61869-2.
