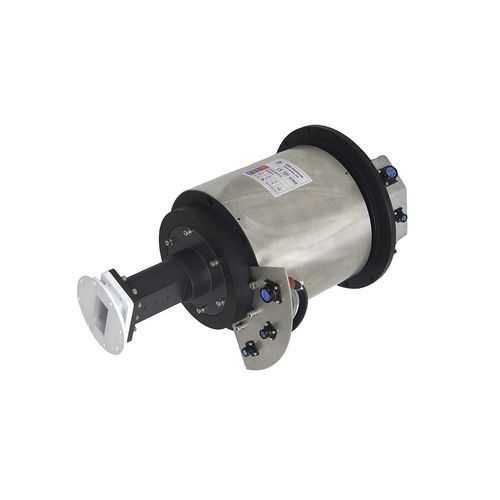

Anillo colector de canal RF ECN000-26P-01R

de transmisión de potencia y señalescoaxialalta frecuencia

El anillo colector guía de ondas, también conocido como junta rotativa guía de ondas, está especialmente desarrollado para la transmisión por microondas. Tiene la capacidad de transmitir un ancho de banda de alta frecuencia y alta potencia. La frecuencia más alta puede alcanzar 94GHz. Puede proporcionar 1 canal de transmisión de guía de ondas independiente, también se puede utilizar como anillo colector conductor para lograr la transmisión simultánea de guía de ondas, coaxial, potencia y señales de precisión, etc - Corriente : 4*40A,10*1A,12*1A,1*Guía de onda - Tensión : 0~250VAC/VDC - Ruido eléctrico : ≤30mΩ(50rpm) - Rigidez dieléctrica : - ≥1500V@50Hz(potencia) ≥500V@50Hz (señal) - Resistencia de aislamiento : 500MΩ@500VDC(potencia) 100MΩ@500VDC(señal) - Tipo de interfaz : CPR284G(EIA RS-271A) - Rango de frecuencia: 2,7~2,9 GHz - Potencia máxima: 1,0 MW - Pérdida de inserción, máx.: 0,2 dB - VSWR, máx.: 1,2
