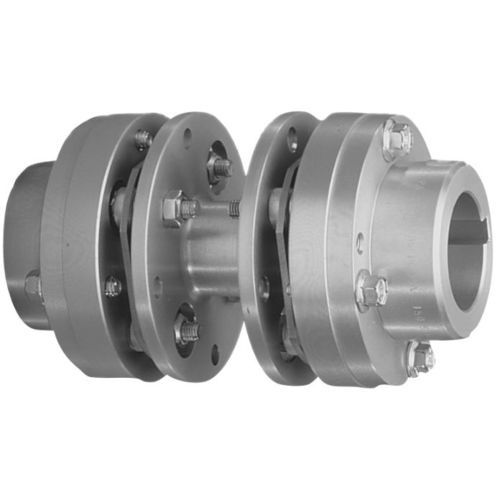

Acoplamiento de engranaje S71

de discosde ejepara motor

El acoplamiento de disco con espaciador Rexnord Thomas S71 es un acoplamiento de alta velocidad y alto par de uso general diseñado para aplicaciones que requieren acoplamientos con espaciador, como las bombas de proceso ANSI, API y otras similares. Los acoplamientos de la serie 71 se utilizan más comúnmente en bombas accionadas por motor, turbina y engranajes, compresores y sopladores y, cuando se especifica, pueden cumplir todos los requisitos de API 610 o API 671. La serie 71 se caracteriza por un diseño sencillo de tres piezas con un conjunto de miembro central unificado y dos cubos pilotados, disponibles con revestimiento de óxido negro, zinc, cadmio o fosfato de manganeso. Los cubos se ajustan a la pieza central montada en fábrica para facilitar el montaje de los componentes y mejorar las características de equilibrio dinámico. El ensamblaje central "se desprende" para una rápida instalación o retirada sin herramientas especiales. los diseños de 4 y 6 pernos cuentan con paquetes de discos de acero inoxidable con materiales alternativos disponibles. El diseño de 4 pernos está disponible en 2 tamaños, mientras que el diseño de 6 pernos está disponible en 9 y 12 tamaños respectivamente. El acoplamiento de disco tipo espaciador Thomas S71 está diseñado para acomodar cargas de par continuas máximas de hasta 91.700 lb-in y diámetros de eje de hasta 7,810 pulgadas para el 750 . Haga clic a continuación para configurar el acoplamiento de disco Thomas S71 específico para su aplicación.
