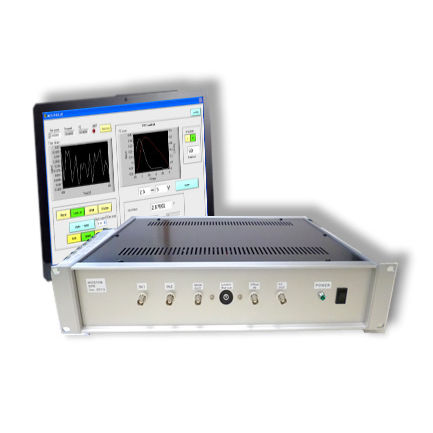

Módulo de controlador Flex MOSTAB

Flex MOSTAB MOSTAB（Monochromator Stabilization）is el es el sistema que controla la retroalimentación mediante la medición de la posición y el espectro de luz. La retroalimentación controla el ángulo del primer cristal del espectrómetro de doble cristal para que sean constantes. El Flex MOSTAB está desarrollado el DSP convencional tipo MOSTAB con NI Single-Board RIO (NI sbRIO-9636), que es una placa de propósito general de NI equipada con CPU y FPGA que puede ser controlada por NI LabVIEW, y circuitos periféricos de 19 pulgadas de sistema de montaje en rack dentro del chasis. Al desarrollar de DSP a FPGA, tenemos nuevas funciones que nunca han estado disponibles Artículo de fondo Control autónomo El controlador de retroalimentación de Flex MOSTAB consistía en FPGA y el sistema operativo en tiempo real, incluso el ordenador ha dejado de funcionar, el sistema sigue siendo capaz de trabajar Capaz de soportar más tipos de objetos El controlador de retroalimentación tiene una larga vida útil y puede hacer el reemplazo de partes empleando NI RIO. Reutilización y expansión de la codificación La parte de control utiliza NI LabVIEW que es capaz de funcionar independientemente del hardware, y también capaz de ajustar libremente la lógica de codificación. Parámetro Retroalimentación ajustable El parámetro de retroalimentación es ajustable y fácil de aprender. Especificación Feedback Controller（NI sbRIO-9636） Procesador - 400 MHz Memoria - 256 MB Disco duro - 512 MB FPGA - Xilinx Spartan-6 LX25 Interfaz de red - 10BaseT หรือ 100BaseTX Ethernet Entrada analógica Número de canal - 3 Resolución - 16 bits Tasa máxima de muestreo - 200 kS/s Rango de entrada - ±10 V、±5 V、±2 V、±1 V Salida analógica Número de canal - 3 Resolución - 12 bits Tasa máxima de muestreo - 336 kS/s Rango de entrada - 0 ～ 5 Ｖ
