Freno de fricción MBS-H series
de discode muellemecánico

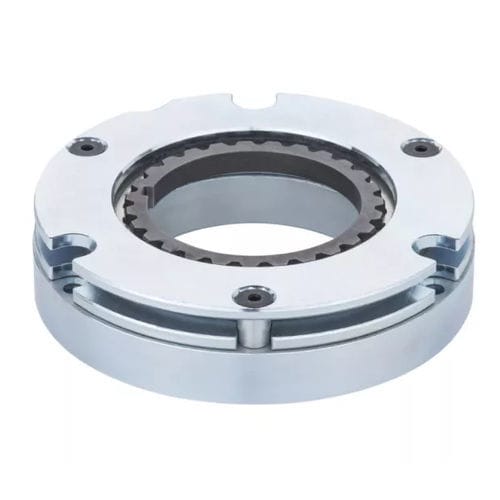

Freno de fricción - MBS-H series - CHAIN TAIL CO., LTD. - de disco / de muelle / mecánico
Freno de fricción - MBS-H series - CHAIN TAIL CO., LTD. - de disco / de muelle / mecánico
Freno de fricción - MBS-H series - CHAIN TAIL CO., LTD. - de disco / de muelle / mecánico - imagen - 2
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de fricción, de disco
Accionamiento
de muelle, mecánico
Otras características
en miniatura, de eje hueco
Par

Mín.: 0,25 Nm
(0,1844 ft.lb)

Máx.: 6 Nm
(4,4254 ft.lb)

Velocidad de rotación

5.000 rpm
(31.415,93 rad.min-1)

Potencia

12 W, 17,6 W, 18 W, 19,2 W

Descripción

Freno de muelle ultrafino de sobreexcitación de eje hueco Aplicación: Robótica, Industria 4.0, servomotores * Accesorio opcional: Controlador PWM * Eje hueco, espacio de cableado flexible, personalización disponible Freno de muelle ultrafino de sobreexcitación de eje hueco MBS-H MBS-H, Freno de muelle ultrafino de sobreexcitación de eje hueco Además de la estructura delgada del freno MBS original, el disco de fricción con gran diámetro interno permite que el freno se instale con motor de eje hueco o articulaciones de robots en miniatura. También proporciona un espacio de bobinado flexible para la estructura mecánica al permitir que los cables pasen por el centro del freno. Con el fin de ahorrar energía, el uso de un controlador de sobreexcitación puede reducir el consumo de energía. Puntos de control de la instalación Para evitar que se aflojen, se requieren tornillos con adhesivos para su fijación. Tolerancia del eje - Consulte h7 (JIS B 0401) para el diseño. El par de frenado se transmite al cubo a través del estriado del disco de fricción; por lo tanto, el cubo debe fijarse para evitar cualquier movimiento axial. Para reducir el consumo de energía, utilice MBS-H con controlador PWM. Consulte la tabla siguiente para conocer la precisión necesaria para la instalación del freno. Características Eje hueco aplicable Espacio de cableado flexible Fácil instalación Delgado y ligero Bajo consumo de energía

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de CHAIN TAIL CO., LTD.
