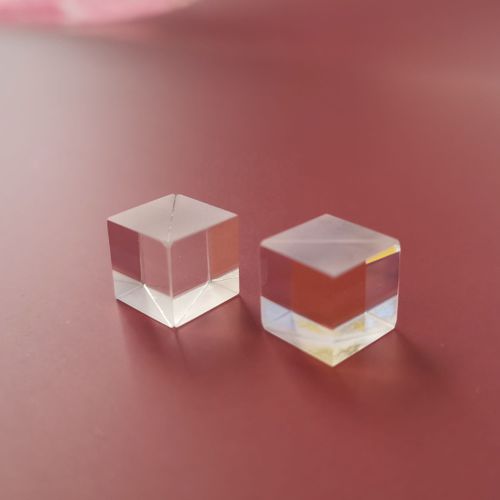

Prisma separador de haz YT-294

de vidrio BK7de vidrio H-K9L

Lugar de origen: Jilin, China Nombre de marca: YT-294 Material: Vidrio, BK7/K9 Calidad de la superficie: 40/20, 40-20 Tolerancia de dimensión: +/-0.2, +0/-0.2mm Tolerancia de ángulo: +/-2 Planitud: L/8 Dimensión: 10*10*10 Planitud de la superficie: L/8 Reflexión de polarización S (%): >99 Transmisión de polarización P (%): >90 Relación de extinción: 1000:1 Desviación del haz (arcmin): ±3 Especificación del revestimiento: Ravg <0,5% @445nm N-BK7 polarización beamsplitter cubo prisma Yutai ofrece cubos divisores de haces polarizantes en tamaños de 5 mm, 10 mm, 1/2" (12,7 mm), 20 mm, 1" (25,4 mm) y 2" (50,8 mm). El revestimiento dieléctrico divisor de haces se aplica a la hipotenusa de uno de los dos prismas que forman el cubo. A continuación, se utiliza cemento para unir las dos mitades del prisma (véase el diagrama anterior). El punto grabado en la parte superior del cubo indica el prisma con el revestimiento divisor de haces. La luz puede introducirse en cualquiera de las caras pulidas para separar las polarizaciones s y p. Los cubos de más de 5 mm también llevan grabadas flechas que indican una orientación posible.
