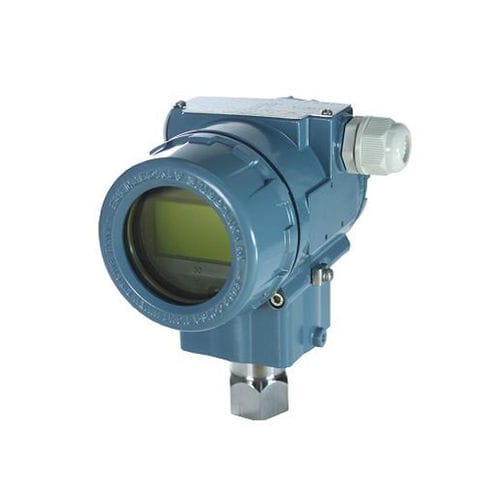

Transmisor de presión absoluta TX3351

4-20 mAdigitalHART

El transmisor de presión TX3351-GP&AP es adecuado para medir el caudal de líquido, gas o vapor, así como el nivel de líquido, la densidad y la presión.TX3351-GP&AP emite una señal de 4 a 20 mA CC correspondiente a la presión medida. Entre sus principales características se incluyen la respuesta rápida, la configuración remota mediante comunicaciones, el autodiagnóstico y la salida de estado opcional para alarma de presión alta/baja. ESPECIFICACIONES ESTÁNDAR 1 ESPECIFICACIONES DE RENDIMIENTO Precisión de referencia del span calibrado (incluye linealidad basada en terminales, histéresis y repetibilidad) Ajuste del cero externo El cero externo es ajustable de forma continua con una resolución incremental del 0,01% del intervalo. El reajuste puede realizarse localmente mediante el interruptor de ajuste de rango. Efectos de la posición de montaje La rotación en el plano del diafragma no tiene ningún efecto. Una inclinación de hasta 90 grados provocará un desplazamiento del cero de hasta 0,25 kPa, que puede corregirse mediante el ajuste del cero. Salida Salida de dos hilos de 4 a 20 mA CC con comunicaciones digitales, programable lineal o de raíz cuadrada. El protocolo HART FSK es una opción superpuesta a la salida de 4 a 20 mA CC 2 INSTALACIÓN Requisitos de alimentación y carga alimentación de 24 V CC, R≤(Us -12V)/Imax kΩ, Imax=23 mA. señal de 20 mA. Rango de salida: 3.9 mA a 20,5 mA Alarma de fallo (se puede seleccionar el modo) Modo Bajo (min): 3.7 mA, Modo Alto (máx): 21 mA Modo No (mantener): Mantiene el valor efectivo antes del fallo. El ajuste estándar de la alarma de fallo es Modo Alto.
