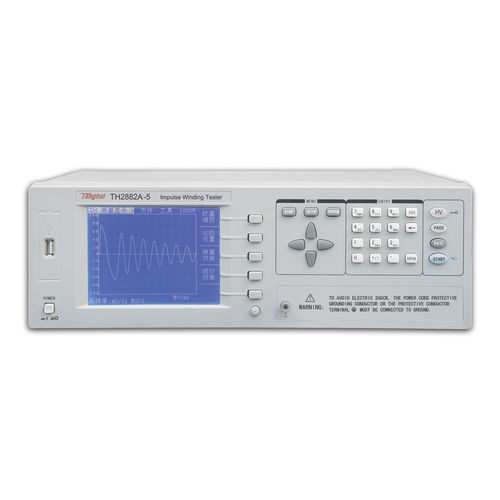

Comprobador de impulsión de tensión TH2882A series

para devanado del estatorpara transformadorportátil

debido a la influencia del material del cable de la bobina, el material magnético, la estructura y las técnicas de fabricación, etc., los productos de la bobina (como transformadores, motores, etc.) pueden tener defectos de bajo aislamiento entre las capas de la bobina, los círculos y los cables. El comprobador de bobinas por impulsos de la serie TH2882A, que adopta una técnica de muestreo de alta velocidad, es un instrumento de análisis de nueva generación para el rendimiento del aislamiento de los productos de bobina. Durante la prueba, el TH2882A compara la forma de onda estándar almacenada en el instrumento con la forma de onda de medición de la corriente. El TH2882A da el resultado de la comparación de PASA o FALLA según el área, el área diferencial, la descarga de corona, la fase diferencial, etc. Con una función fuerte, un método de prueba de precisión, una operación flexible y varias interfaces, el TH2882A puede proporcionar una solución de prueba para la mayoría de los productos de bobinado Teoría de la Prueba de Impulso del Bobinado el comprobador de bobinado por impulsos comprueba las características eléctricas del bobinado sin dañar el dispositivo. Las condiciones previas para la calidad de una bobina pueden detectarse de un solo vistazo. La detección se realiza cuando se aplica el mismo impulso eléctrico por descarga de condensador al patrón y al DUT. En respuesta al impulso se genera la forma de onda de caída de tensión, relacionada con el factor Q y la inductancia de la bobina. En este sentido, el comprobador puede detectar el cortocircuito de espiras y capas, las diferencias en el número de espiras y el material del núcleo. Si se aplica una alta tensión de impulso, el mal aislamiento aparecerá como una corona o una descarga de capa.
