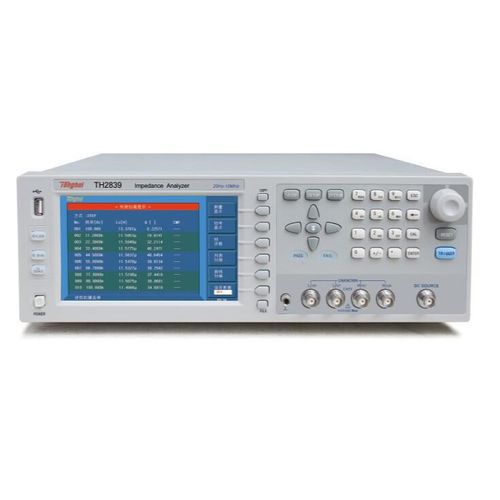

Analizador de impedancia TH2839

benchtop

Frecuencia 20Hz-10MHz Precisión básica: 0,05% Tecnología de puente de equilibrio automático Medición puntual, barrido de lista y barrido gráfico Características ■ - Alta precisión: Tecnología de puente de equilibrio automático, par de 4 terminales ■ - Alta estabilidad y consistencia: Hasta 15 rangos de prueba ■ - Alta velocidad: Hasta 7,7ms ■ - Alta resolución: 7 pulgadas, 800×600 ■ - Función de barrido de la lista de 201 puntos ■ - Función de barrido gráfico multiparamétrico ■ - Función de polaridad automática del diodo varactor ■ - Clasificación de 10 bins, resultado de la clasificación con alarma sonora y luminosa ■ - Espacio de almacenamiento: Interno: 40 grupos de archivos de ajuste USB externo: 500 grupos de archivos de configuración, archivos de registro de datos y archivos de imagen ■ - Pruebas simultáneas para Ls-RDC ■ - Alta compatibilidad: Soporta comandos SCPI, compatible con KEYSIGHT E4980A, E4980AL, HP4284A etc. Aplicaciones ■ Componente pasivo: Estimación de parámetros de impedancia y análisis de rendimiento de condensador, inductor, núcleo magnético, resistencia, dispositivos piezoeléctricos, transformadores, componentes de chip y componentes de red ■ Componente semiconductor Prueba y análisis de los parámetros parasitarios del circuito integrado del conductor del LED Características C-VDC de los varactores Análisis de parámetros parasitarios de transistores o circuito integrado ■ Otros componentes Evaluación de la impedancia de placas de circuitos impresos, relés, interruptores, cables, baterías ■ Material dieléctrico Evaluación de la constante dieléctrica y del ángulo de pérdida de los plásticos, cerámicas y otros materiales ■ Materiales magnéticos Evaluación de la permeabilidad magnética y del ángulo de pérdida de la ferrita, cuerpo amorfo y otros materiales magnéticos ■ Materiales semiconductores Constante dieléctrica, conductividad eléctrica y C-V de los materiales semiconductores
