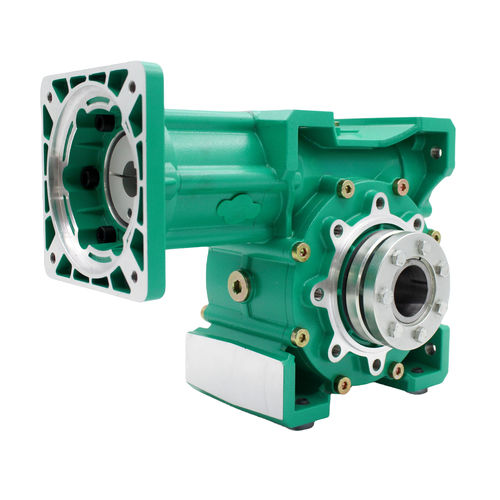

Reductor de tornillo sin fin CYCM75angularcon eje macizocon doble eje de salida
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de tornillo sin fin
- Orientación de los ejes
- angular
- Tipo de eje
- con eje macizo, con doble eje de salida, de múltiples salidas
- Par
- 200 - 500 Nm, 100 - 200 Nm
- Número de etapas
- monoetapa, de doble piso
- Rendimiento
- de alta precisión, de alta eficacia, silencioso, de bajo juego, de alto rendimiento, sin mantenimiento
- Aplicaciones
- para equipo de manutención, para transmisión marina, para aplicaciones mineras, de ventilador, para servomotor, para robots, para cargas pesadas, para sistema de elevación, para aplicaciones de trituración, para ascensor, para maquinaria, para textiles, para puerta, para transportador, para aplicaciones industriales, para aplicaciones de elevación, para máquinas, para centrífuga, para chigre, para aplicaciones marinas, para rectificadora, para bomba, para motor eléctrico, para mezclador, para hormigonera, para acoplamiento de motor, para la industria de las grúas y de la elevación, para máquina de corte
- Otras características
- de alta calidad
- Relación de reducción
Máx.: 80 unit
Mín.: 5 unit
Descripción
La serie CYCM de reductores helicoidales es de alta precisión 0,5-2 minutos de arco y está diseñada para servomotores que cubren toda la industria, y es adecuada para posicionamiento repetido, indexación de precisión y otros campos de control industrial inteligente. Son ampliamente utilizados en industrias de alta gama como la aeroespacial, robótica y semiconductores de chips. ABB, SIEMES y otros motores de gama alta se pueden instalar junto con nuestra caja de engranajes para su venta.
Características principales
- Modelo nº:CYCM 075
- 0.5-2 minutos de arco de alta precisión
- Salida de fábrica ,proporcionar vídeo saliente de inspección de fábrica
- Rango de relación de velocidad:5:1,7.5:1,10:1,15:1,20:1,25:1,30:1,40:1,50:1,60:1,80:1
- Dimensión de entrada: ∅19/20/22/24/28mm
- Orificio de salida del disco de bloqueo : ∅35mm
- Orificio de salida: ∅35mm
- Eje de salida: ∅45mm
- Brida: 130*130mm
- Par de entrada nominal: 3.3 ~ 47.7 N.m
- Par nominal de salida: 150~ 260 N.m
- Potencia nominal del motor de entrada: 0.75kw-9.4Kw
- Carcasa de aleación de aluminio fundido a presión
- La rueda helicoidal adopta el bronce de estaño de alta calidad
- Certificación: RoHS/CE/IAF/CNAS /ISO9001/ISO45001/ISO14001
- Con 8 diferentes formas de salida, C1, C2, CR, 2C, ASL, ASR, HIHO,AB conectado
- Orientación de montaje: B3 B6 B7 B8 V5 V6
- Se puede personalizar según las necesidades del cliente
- Plazo de entrega: 7-20 días
- Peso bruto aproximado: 14 KGS （NW unos 11kgs)
Principales ventajas
- Bajo aumento de temperatura
- Bajo nivel de ruido, funcionamiento suave
- Larga vida útil y mayor durabilidad
- Ahorro de energía y alta eficiencia
- Lubricante totalmente sintético incorporado, sin tapón respiradero, totalmente sellado y sin mantenimiento, sin necesidad de añadir aceite durante toda la vida útil
- Carga ultra alta, 150% superior a productos con la misma distancia entre ejes y la misma relación de reducción.
---
