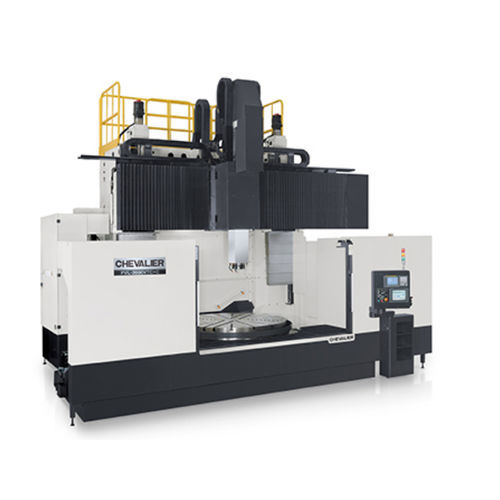

Máquina de torneado CNC FVL series

verticalcon mesa giratoria48 herramientas

Un sistema de sujeción de tipo acoplamiento patentado junto con 8 pasadores de bloqueo hidráulicos mantienen la herramienta en su sitio durante el arranque de material pesado. Cuando está en uso, el portaherramientas de torneado deja un espacio de 0,5 mm entre el cono del husillo y el cono de la herramienta, lo que elimina la tensión de carga en los cojinetes del husillo del carnero y prolonga sustancialmente la vida útil del husillo. El diseño del eje Y programable de ±100 mm es ideal para aplicaciones de fresado de ranuras y mecanizado multitarea. La mesa giratoria se acciona mediante un potente motor de husillo con caja de engranajes ZF, para mecanizado a baja velocidad con alto par o mecanizado a alta velocidad para acabado fino. Especificación Control FANUC o SIEMENS Estructura Box Way Max. Peso: hasta 13,600kg (30,000 lbs.) Transmisión: Caja de cambios de 2 velocidades Herramientas vivas, eje C y eje Y disponibles Accesorio de rectificado disponible Función de fresado y rectificado disponible Opcional Controlador Siemens 840D. Función de rectificado automático. Caja de engranajes ZF para husillo de fresado. Escalas lineales para ejes X,Z. Medición automática de la longitud de la herramienta. Medición de la pieza de trabajo. refrigerante a través del husillo (CTS) de 70,50 o 20 bar. Sistema de filtro tipo cartucho para CTS. Sistema de filtro tipo papel para CTS. Sistema de filtro tipo centrífuga para CTS. Enfriador para sistema de refrigeración. plato hidráulico de 3 garras. plato independiente de 4 garras. almacén de herramientas de 32T. Pistola de limpieza de piezas (aire). Pistola de limpieza de piezas (agua). Plataforma de mando. Portaherramientas de torneado para VTC+CY: Portaherramientas OD / Barra de mandrinar ID / Barra de mandrinar OD. Portaherramientas de giro para VTC+CY: Portapinzas (roscado) Portapinzas (taladrado) Portapinzas Weldon (con dos canales de refrigeración) Cabezal de mandrinar modular Portafresas. Herramientas de rectificado.
