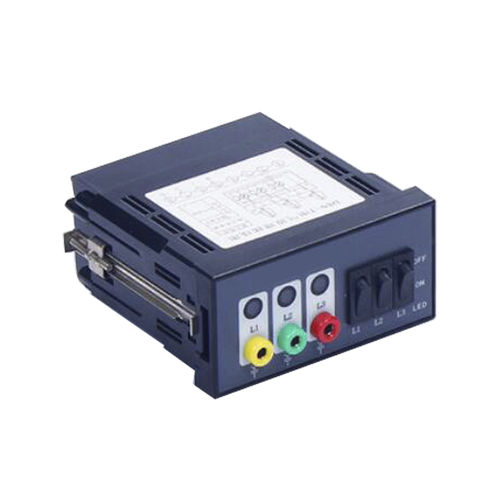

Detector de alta tensión HVD series

de tensión alternade media tensiónde tensión trifásica

El indicador de alta tensión HVD está adaptado para el cuadro eléctrico interior, utilizado en la aparamenta de MT / AT. Se conecta a través del cableado interno a los sensores capacitivos dentro de la aparamenta. Tensión nominal 3~40,5kv, frecuencia de funcionamiento 50Hz red para mostrar la situación de electrificación del bucle de alta tensión donde está montado el dispositivo. Este sistema integrado de detección de tensión se utiliza para el funcionamiento continuo. La condición de "tensión presente" se muestra mediante tres indicadores LED. -. Tres fases controladas por separado -. Protección de seguridad completa con dispositivo de limitación de tensión incorporado -. Permite comprobar el funcionamiento de la aparamenta con el comprobador de funcionamiento -. Cables coaxiales apantallados como cables de conexión -. Para aparatos eléctricos de interior con tensión nominal: >1 kV Situaciones de señal Tensión umbral: 4~5 V Uo15% Un, señalización de tensión Uo>45% Un, señalización de tensión normal Cable de conexión 1~12 m Sensores adaptados Aisladores capacitivos de 10pF (40,5kV), 15pF (24kV), 20pF (12kV), 40pF(7,2kV), etc Tensión segura para la interfaz < 30 V Sistema de protección IP42 (IP54) Dimensiones (AnxAlxP) 96 x 48 x 110 mm, Dimensiones de corte en el panel: 91 x 44 mm Rango de temperatura ambiente -25~+55°C
