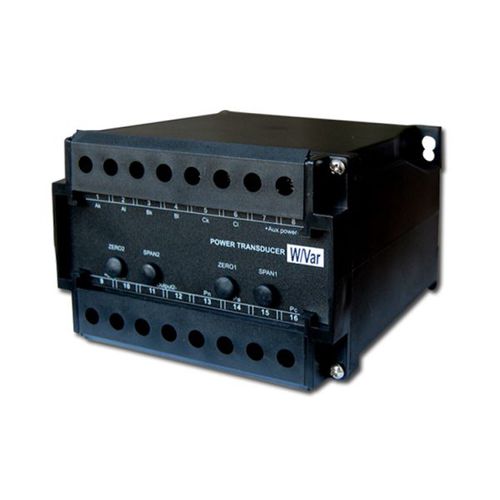

Transductor de potencia en riel DIN QP-X series

de potencia activa

El transductor de potencia de CA de la serie QP-X convierte las señales de CA trifásicas en una señal de CC independiente de la carga proporcional a la tensión (V), la corriente (A), la potencia activa (vatios) y la potencia reactiva (var), la frecuencia (Hz), etc. Las tres señales de salida se combinan en un transductor, por lo que este transductor de potencia de CA puede denominarse transductor de tensión trifásico. Las señales de corriente y tensión se introducen en el circuito a través de transformadores de instrumentos de precisión para proporcionar aislamiento galvánico entre los circuitos de entrada y los circuitos del transductor. Cada par de señales de corriente y tensión se multiplica matemáticamente para producir una señal de producto proporcional a la potencia real e independiente de la forma de onda y del ángulo de fase. - Precisión de medición de 0,5 - Medición y salida RMS - Montaje en carril DIN de 35 mm - Puerto RS485 opcional - Medición trifásica independiente para bucles 3P4W (opcional) - Soporta parámetros personalizados Entradas de señal de potencia: Entrada nominal : ../1A o ../5A C.T. conectada - 110V, 230V, 400V, 415V ac Consumo de energía : <1 VA tensión - <0,2 VA corriente Capacidad de sobrecarga : 1,2 veces continua - 5seg @ 10 veces la corriente nominal - 2seg @ 2 veces la tensión nominal Rango de frecuencia : 50Hz, 60Hz Salida de medida: - Salidas estándar (otras bajo pedido) : 4~20mA, 0~5V, - 0~20mA; - 5~10V; - 0~10V; Carga máxima : 2000 Ω (salida de tensión) Ondulación : <1% pico a pico Tiempo de respuesta : <250ms 0-90% - <500ms 0-99%
