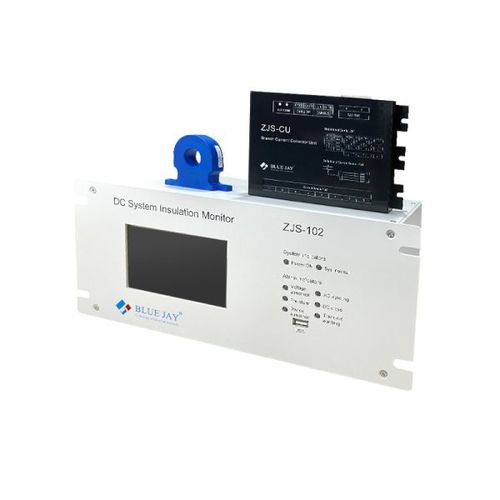

Aparato de control de aislamiento RS485 ZJS-102

DCen riel DINModbus

El monitor de aislamiento de sistemas de CC ZJS-102 emplea el principio de monitorización de corriente de fuga de CC pura, con modos de detección de puente equilibrado y puente desequilibrado. Proporciona una visualización en tiempo real de la corriente de fuga de cada circuito. El sistema de monitorización de aislamiento en línea ZJS-102 ofrece una completa monitorización de fallos de aislamiento de CC, capaz de detectar varios fallos a tierra en el sistema de CC. Entre ellos se incluyen la puesta a tierra de un solo punto, la puesta a tierra multipunto, la puesta a tierra bipolar, la intrusión de CA, la interferencia mutua de CC, la puesta a tierra y el posicionamiento de la batería, el balance de tensión, la detección de temporización, la alarma de diferencia de presión y la calibración automática, entre otros. Además, cuenta con funciones de supervisión instantánea de la puesta a tierra y alarma de selección de línea. El sistema de supervisión de aislamiento en línea consta de tres componentes esenciales: el controlador principal (host), el colector de corriente y el sensor de corriente de fuga de CC dedicado. El controlador principal sirve como unidad de control central para todo el sistema y funciona como interfaz principal para la visualización de la información de supervisión y la entrada de información de ajuste. Los sensores se instalan en cada bucle de salida del alimentador de CC. Situado entre el host y el sensor, el colector de corriente ofrece flexibilidad en la ubicación de la instalación en función de las necesidades. Puede conectarse directamente al host a través del bus de comunicación o indirectamente a través del puerto en cascada de otra máquina esclava, lo que simplifica la instalación y el cableado. Cada colector de corriente puede conectarse con hasta 8 sensores.
