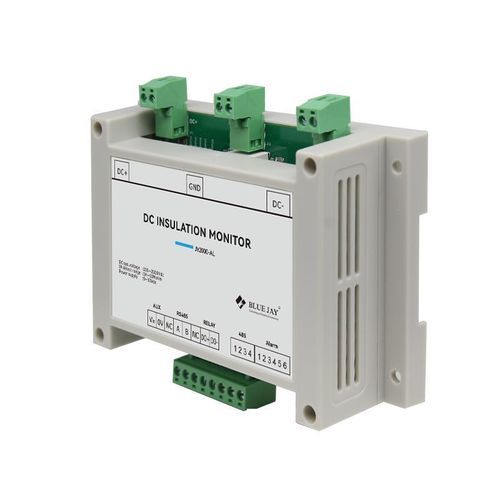

Relé de protección DC DCG-UBCW2K

para motor eléctricopara alimentadoren riel DIN

La serie GYDCG-UBCW2K es un módulo de monitorización de aislamiento de CC a tierra basado en el principio de puente desequilibrado, que tiene funciones de monitorización y protección en una. Puede supervisar el valor de la resistencia de aislamiento de los polos positivo y negativo del sistema flotante de CC a tierra, que oscila entre 0Ω y 10MΩ; al mismo tiempo, también puede detectar el valor de la tensión de CC, que oscila entre 0V y 2000V. La monitorización de la resistencia de aislamiento sólo se puede realizar cuando la tensión CC está entre 100V y 2000V. Cuando la tensión continua es inferior a 100V, o la vigilancia de aislamiento no está activada, la resistencia de aislamiento leída es 65535 (número no válido). Cuando el valor medido es superior a 10MΩ, el valor recibido por la comunicación es 60000 (infinito). -Amplio rango de alimentación -Amplio rango de monitorización de aislamiento (0V~2000VDC) -autocomprobación del equipo de vigilancia del aislamiento -Capacitancia adaptable a tierra -Cómodo ajuste de parámetros -Supervisión y gestión remotas -Monitorización de polos positivos y negativos -Resistencia del aislamiento a tierra -Alarma de polaridad inversa Alimentación - 10-30VDC, Potencia 3w Rango de tensión CC: - 0V~2000V Precisión de medición de la tensión continua: ≤2V+0,3% Rango de medición de la resistencia de aislamiento :1KΩ~10 MΩ (Tensión del sistema de CC:100V~2000V) Prueba de presión fuera de línea: <2mA Tensión máxima de conmutación del relé: - 250VAC/30VDC Corriente máxima de conmutación del relé: - 3A Resistencia de contacto del relé: - <100mΩ Resistencia de aislamiento del relé - :100MΩ Norma - :IEC 61851-23 (2014-03):2014-11 Humedad - :85% Temperatura de almacenamiento: - - 40°C ~125°C Temperatura de funcionamiento: - - 40°C ~75°C
