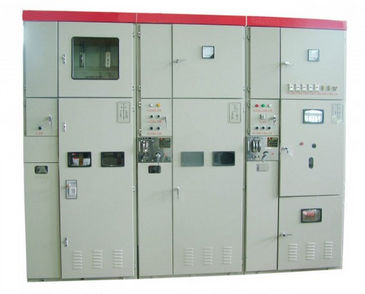

Cuadro eléctrico AC XGN2-12

trifásicofijo

Introducción del producto La aparamenta metálica fija tipo caja XGN2-12 (en lo sucesivo, la aparamenta) se utiliza para la aceptación y distribución de energía del sistema trifásico de CA de 50 Hz de 12KV o inferior. Es especialmente adecuada para ocasiones de operación frecuente. Se adopta el sistema de barra simple. (Se puede derivar la estructura de barra simple con derivación y barra doble). XGN2-12(G) caja fija de CA con caja metálica es un producto de tipo meseta derivado del interruptor común y es adecuado para su uso en áreas de gran altitud. La aparamenta cumple con los requisitos de la norma estatal GB3906 A.C. Metal-Enclosed Switchgear for Rated Voltages of 3-35kV y la norma internacional IEC298, y está equipada con la función de bloqueo "Five-prevention". El interruptor principal de la aparamenta está equipado con el disyuntor de vacío ZN28A-10 y el disyuntor de aceite mínimo SN10-10, el electromagnetismo CD10 y CD17, así como el mecanismo de operación de resorte CT8 y CT17/CT19. De acuerdo con las demandas del usuario, se pueden utilizar ZN28-10, ZN73 y otros disyuntores integrados. Se adopta el interruptor desconectador rotativo CN30-10, el interruptor desconectador de corriente pesada GN22-10 y el interruptor desconectador rotativo de corriente pesada GN30-10. Entorno de uso normal: 1. - Temperatura ambiente: límite superior +40°C; límite inferior-25°C. 2. - Altitud: no más de 1.000m, la altitud para los interruptores de tipo meseta no debe superar los 3.000m. 3. - Humedad relativa: media diaria <95%, media mensual<90%; 4. - Presión de vapor de agua: media anual < 2,2x10Mpa, media mensual < 1,8x10Mpa. 5. - Intensidad sísmica: no más de magnitud 8°. 6. - Lugares sin catástrofe por incendio, riesgo de explosión, fuerte contaminación, corrosión química y vibraciones violentas.
