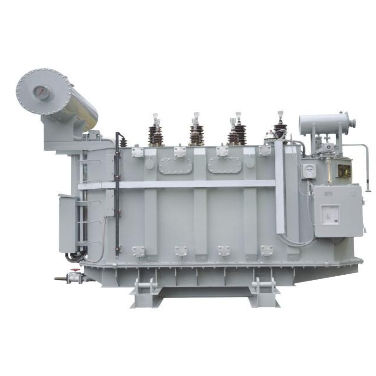

Transformador de distribución SZ11

sumergidocon depósito de aceite

1. - Núcleo de hierro Está fabricado con chapa de acero al silicio ultrafina de alta calidad laminada en frío y orientada al grano, con conexión cónica completa de 45°. Se utilizan yugos en forma de D para los lados superior e inferior. La unión está formada por una sola pieza. Su pérdida en vacío puede reducirse en un 5%. Requiere una pequeña corriente de magnetización. El núcleo de hierro está integrado con pegamento epoxi de dos componentes H. Su ruido es 5-1 OdB menor que el de un producto doméstico similar. 2. - Bobina Se adopta una estructura de pastel para la bobina. Podría mejorar completamente la intensidad del campo eléctrico entre las vueltas de la bobina y la resistencia a los rayos de las bobinas; los bloques de amortiguación axial se establecen para garantizar que las cuatro direcciones axiales se soportan de forma fiable. Mejora la resistencia al cortocircuito repentino. Mientras tanto, las bobinas se colocan en direcciones radiales razonables para garantizar la circulación del aceite y la refrigeración de la bobina y mejorar la capacidad de sobrecarga del producto; en el diseño, se corrigen los amperios-vueltas desequilibrados para verificar la intensidad de la tensión radial y axial del conductor y la fuerza electrodinámica del cortocircuito, a fin de lograr una producción por lotes fiable y viable. 3. - Resumen El producto SZ11 de 35KV producido por la empresa tiene un diseño avanzado y científico. Su material, estructura y nivel tecnológico son muy mejorados que el producto tradicional. Su resistencia al impulso del rayo, al cortocircuito y a la sobrecarga alcanza el nivel nacional avanzado
