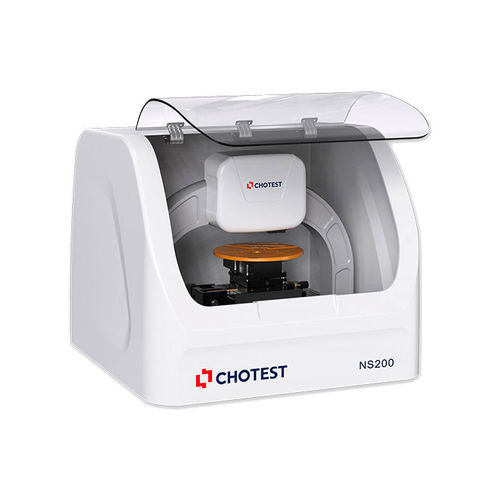

Perfilómetro mecánico NS200-D
por contacto directopara la medición de la rugosidadpara línea de producción

Perfilómetro mecánico - NS200-D - Chotest Technology Inc. - por contacto directo / para la medición de la rugosidad / para línea de producción
Perfilómetro mecánico - NS200-D - Chotest Technology Inc. - por contacto directo / para la medición de la rugosidad / para línea de producción
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
por contacto directo, mecánica
Función
para la medición de la rugosidad
Aplicaciones
para línea de producción, para semiconductor
Especificaciones
industrial, de laboratorio
Configuración
de mesa
Otras características
precisión ultraalta, en tiempo real
Rango de medición

Máx.: 5 mm
(0,2 in)

Mín.: 1 mm
(0,04 in)

0 mm

Descripción

Stylus Nano Profiler NS200 es un instrumento de medición por contacto de ultraprecisión para la medición de la rugosidad superficial y el perfil microscópico, como la altura de paso micro-nano, espesor de la película.El NS200 utiliza un sensor de desplazamiento con resolución sub-angstrom, la adquisición de señales de ruido ultra-bajo, control de movimiento ultra-fino, y la tecnología de algoritmos de calibración con un excelente rendimiento. Su fuerza de contacto es extremadamente pequeña y no existen requisitos especiales para medir las características de reflexión de la superficie, los tipos de material y la dureza del material, por lo que se utiliza ampliamente para medir la superficie microscópica en industrias de semiconductores y semiconductores compuestos, LED de alto brillo, energía solar, sistemas microelectromecánicos MEMS, pantallas táctiles, automoción y equipos médicos. Aplicación semicodnuctor-sustrato-grande-sustrato-de-vidrio-y-película-display-en-componente-flexible Semiconductor ● Altura de paso de la película depositada ● Altura de paso de la película delgada Resist ● Medición de la velocidad de grabado ● Pulido químico-mecánico (corrosión, picaduras, flexión) Sustrato grande ● Saliente de la placa de circuito impreso, altura del escalón ● Recubrimiento de ventanas ● Máscara de oblea ● Revestimiento del mandril de la oblea ● Placa de pulido Sustrato de vidrio y pantalla ● AMOLED ● Medición de altura de paso durante el desarrollo de pantallas LCD ● Medición del espesor de la película del panel táctil Mediciones de películas delgadas de revestimiento solar Película sobre componente flexible ● Fotodetector orgánico ● Películas orgánicas impresas sobre película y vidrio Trazas de cobre de pantalla táctil

---
