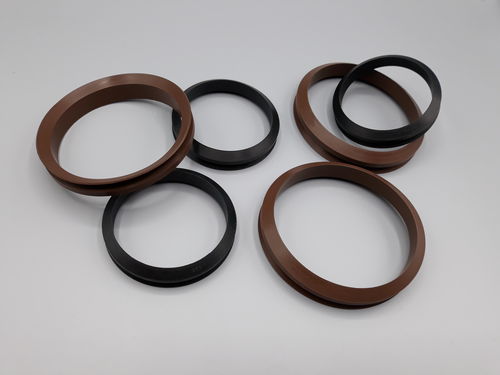

El anillo en V es un retén axial de elastómero para rodamientos de ejes. Obtura axialmente contra una superficie de contacto. Este tipo de junta se ha utilizado ampliamente en varias aplicaciones y ha demostrado su fiabilidad y eficacia contra el polvo, la suciedad, el agua, las salpicaduras de aceite y otros medios.
La junta en V consta de tres partes
a - El cuerpo de la junta, instalado para conectar con el eje
b - La bisagra, que actúa como conexión elástica entre el cuerpo y el labio
c - El labio cónico autoajustable que proporciona el sellado dinámico real contra la contracara
La contracara puede ser exterior a la tapa del cojinete, una arandela o cualquier prensado metálico adecuado.
Materiales
- NBR negro, -40 hasta +120°C en aceite / +90°C en agua
- FKM marrón, -30 hasta +200°C
Tipos de junta estándar
Anillos en V Tipo VA
Tipo VA
Es el perfil más común. Tiene una cara posterior perpendicular. Amplia gama de tamaños, desde ejes de 3 a 2000 mm.
Anillos en V VS
Tipo VS
Tiene un cuerpo ancho para asegurar una mayor fuerza radial que el tipo VA. Gama de tamaños de ejes de 5 a 200 mm.
---
