Aparato de medición de tensión GETEST series

de resistencia de tierrade corriente alternainalámbrico

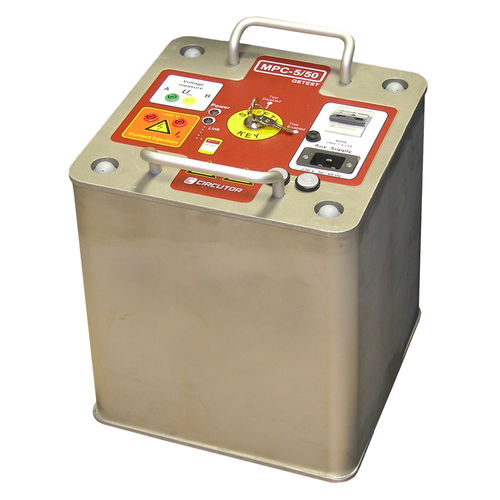

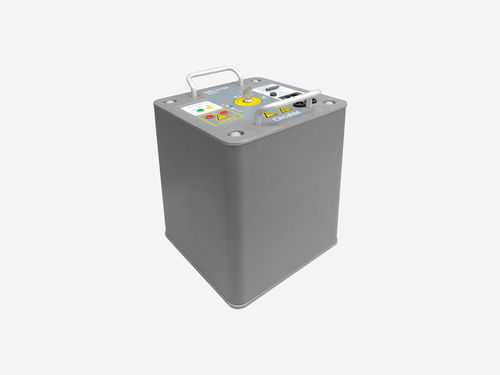

El MPC-5/50 GETEST permite medir las tensiones que aparecen entre puntos del suelo (tensión de paso) o entre tierra y partes conductoras (tensión de contacto) cuando existen corrientes de fuga a través de la toma de tierra. En España son mediciones obligatorias en centros de transformación y distribución según MIE-RAT-13, BOE 183 de 01/08/94. Para llevar a cabo el ensayo se conecta la fuente de corriente entre puntos distantes de una línea de tierra y se mide la tensión que aparece entre dos pesas separadas un metro (tensión de paso ) o entre tierra y partes conductoras accesibles. La fuente de corriente se ajusta al valor deseado mediante una PDA, permitiendo además visualizar y memorizar los datos medidos. Medidor de paso y contacto, basado en la inyección de corriente durante un ciclo de red (20 ms) (seguridad máxima en su utilización). Medida de la resistencia de tierra. Proporciona hasta 50 A con una carga de 12 ohms. Tensión máxima de salida de 600 V c.a. Potencia máxima equivalente a 30 kV·A, con un peso de sólo 45 kg. Control remoto y visualización de los datos medidos mediante una PDA, con enlace bluetooth con el equipo. Almacenamiento de datos en la propia PDA, de fácil transferencia al PC. Medida tensión con resolución de 10 mV. Auto escala hasta 700 A c.a. Medida corriente con resolución de 10 mV. Auto escala hasta 700 A c.a.
