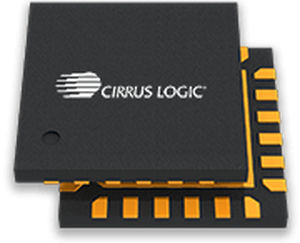

Microchip digital CS5463

de medición de potencia

El CS5463 permite a los fabricantes de medidores digitales de potencia ofrecer soluciones muy precisas y rentables para mediciones avanzadas de potencia. Este CI es un dispositivo integrado de medición de potencia que combina dos convertidores A/D Delta-Sigma, funciones de cálculo de potencia de alta velocidad y una interfaz serie en un solo chip. Entre sus funciones adicionales se incluyen la calibración de CA y CC, la compensación de fase ampliada y tres patillas de salida de energía configurables. Diseñado para aplicaciones de contadores de energía monofásicos residenciales o trifásicos industriales, el CI mide con precisión la corriente y la tensión instantáneas a la vez que calcula la potencia instantánea, IRMS y VRMS, la potencia real, la potencia aparente, la potencia reactiva, la potencia fundamental, la potencia armónica, el factor de potencia y la frecuencia de línea. El CS5463 es fácil de diseñar como una actualización compatible con pines de los populares CS5460A y CS5461A de Cirrus Logic. Conserva toda la funcionalidad de sus predecesores, a la vez que proporciona cálculos y funcionalidades adicionales. Para la comunicación con un microcontrolador, el CI presenta una interfaz serial bidireccional, que se inicializa y es completamente funcional al reiniciarse. El CS5463 puede conectarse a una resistencia de derivación de bajo coste o a un transformador para la medida de corriente y a un divisor resistivo o transformador de potencial para la medida de tensión. El CS5463 proporciona mediciones precisas del uso de energía y es ideal para aplicaciones de medidores electrónicos de energía. Características Linealidad de los datos de energía: +0,1% de la lectura en un rango dinámico de 1000:1 Funciones en chip: Tensión, corriente y potencia instantáneas, IRMS y VRMS, potencia media real/aparente/reactiva, potencia fundamental, potencia armónica, conversión de energía en impulsos, factor de potencia
