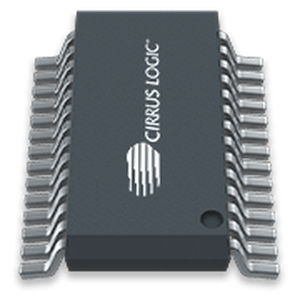

Códec de audio CS4271

El CS4271 es un códec de audio altamente integrado que utiliza una arquitectura de entrada de terminación única y salida diferencial para ofrecer un alto rendimiento analógico y maximizar la flexibilidad del sistema con un oscilador en chip, control de volumen de salida con rampa suave y cruce por cero, respuesta de filtro digital seleccionable y desplazadores de nivel integrados para interfaz directa con niveles lógicos de 2,5 V a 5 V. El oscilador en chip elimina la necesidad de un circuito oscilador de cristal externo, reduciendo así el coste total de diseño y conservando espacio en la placa de circuito. El CS4271 utiliza automáticamente el oscilador en chip en ausencia de un reloj principal aplicado, lo que simplifica el diseño del sistema. Características Códec estéreo completo conversión de 24 bits Velocidades de muestreo del sistema de hasta 192 kHz rango dinámico del convertidor A/D de 108 dB 114 dB Rango dinámico del convertidor D/A -98 dB convertidor A/D/-105 dB convertidor D/A THD+N Control de volumen digital de salida con rampa suave Filtro digital de baja latencia Respuesta de filtro digital seleccionable Filtro paso alto o calibración DC offset Arquitectura de entrada de terminación única Arquitectura de salida diferencial Oscilador en chip Admite operaciones en modo principal o secundario alimentación analógica de 5 V 3.alimentación digital de 3 V o 5 V Admite interfaz directa con niveles lógicos de 2,5 V a 5,0 V Compatible con el CS4272 Encapsulado: TSSOP de 28 patillas; montaje sin plomo Disponibilidad de grado D para consumo y automoción
