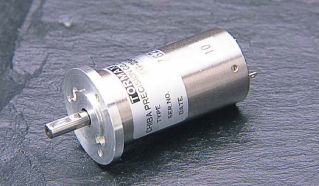

Tacogenerador DC TG-2344 series

CA

・Compacto, alto rendimiento y gran fiabilidad mínimas ondulaciones en la tensión de salida ・Superior en linealidad Formas de onda de salida para el generador de tacómetro Este producto utiliza un imán de tierras raras basado en Samario para la fuente de flujo magnético de campo y se mantiene para generar alto flujo magnético constante y estable. La bobina genera corriente alterna (CA) accionando el rotor de bobina móvil, pero como el conmutador rectifica la tensión y la convierte en corriente continua (CC) a través de una escobilla, las formas de onda de salida serían las que se muestran en el [Dibujo-A]. Sin embargo, debido al efecto de la tensión de reactancia de la inductancia del rotor, la resistencia de contacto de la escobilla, y el campo magnético fux rango de distribución, las formas de onda reales serán como se muestra en la imagen de la izquierda. Formas de onda anormales Las formas de onda normales de la tensión de salida de CC deberían ser como se muestra en el [Diagrama-A] idealmente. Sin embargo, las formas de onda reales se colapsarán cuando las escobillas pasen a través de las partes aislantes del conmutador y por lo tanto el estado del contacto cambiará momentáneamente como se muestra en la imagen de la izquierda en el centro. En un caso extremo, las formas de onda serían anormales como se muestra en (Diagrama-BJ por fallo del contacto de las escobillas. Es posible reducir esas formas de onda anormales haciendo que las salidas pasen a través del filtro y, especialmente, es importante reducirlas al máximo si se utiliza nuestro producto para una aplicación de control con respuesta rápida. Las escobillas y el conmutador de este producto son muy estables, tienen una resistencia de contacto de remolque y una excelente resistencia a la abrasión. Al combinarse con las excelentes características del tipo de bobina móvil, esto hará que el control sea estable sin importar cuánto tiempo funcione.
