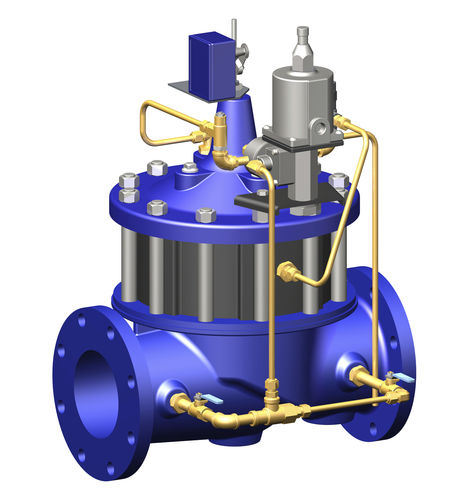

Válvula de regulación de bomba de alimentación forzada 60-11/660-11 series

El modelo 60-11/660-11 de Cla-Val es una válvula de control de bomba de refuerzo accionada por piloto. Se instala en la bomba de refuerzo de descarga que se utiliza para deshacerse de las sobrecargas de la tubería debido al arranque y la parada de la bomba. Otras características de esta válvula incluyen un control de solenoide que puede ser operado manualmente, y una válvula de retención incorporada La bomba arranca contra una válvula cerrada. Cuando la bomba se pone en marcha el control del solenoide se energiza y la válvula comienza a abrirse lentamente, aumentando gradualmente la presión de la línea hasta alcanzar la máxima altura de bombeo. Cuando la cuando la bomba recibe la señal de apagado, el control del solenoide se desenergiza y la válvula comienza a cerrarse lentamente, reduciendo gradualmente el caudal mientras la mientras la bomba sigue funcionando. Cuando la válvula está cerrada, un conjunto de interruptor de límite que sirve de enclavamiento eléctrico entre la válvula y la bomba y la bomba, libera el arranque de la bomba y ésta se detiene. En caso de que se produzca un fallo de alimentación, una válvula de retención incorporada de tipo elevador se cierra en el momento en que se detiene el flujo, impidiendo el flujo inverso independientemente de de la posición del solenoide o del conjunto del diafragma. Instale la válvula como se muestra para ayudar a prevenir las sobrecargas en las tuberías durante de las tuberías durante el arranque y la parada de la bomba. Se debe utilizar un conducto flexible para conexiones eléctricas al control del solenoide y al interruptor de límite. Se recomienda una válvula anticipadora de sobretensiones Cla-Val modelo 52-03 para para la protección contra fallas de energía o el Modelo 652-03 si se requiere una válvula de puerto reducido de puerto reducido. Utilice el Panel de Control Electrónico de Bombas PC-22D para aplicaciones en las que se desee el control electrónico y la integración con SCADA. Nota: Se recomienda la instalación con el vástago de la válvula en posición vertical. Para la instalación con el vástago horizontal use el modelo 60-73 de Cla-Val o, si se requiere una válvula de puerto reducido, el modelo 6 si se requiere una válvula de puerto reducido, el modelo 660-73.
