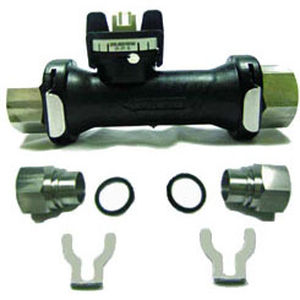

Sensor de caudal de vórtex 200 Series

volumétricopara líquidoeconómico

Los transmisores de flujo vortex de la serie 200 están diseñados pensando en los fabricantes de equipos y son una excelente opción económica para la supervisión y el control del flujo del sistema. Los transmisores funcionan según el principio del sendero vortex de Kármáns, llamado así por la descripción matemática del fenómeno realizada por Theodore von Kármán. Los medidores de flujo de vórtice presentan el flujo en una tubería con una obstrucción/gruesa en el cuerpo del medidor de flujo. A medida que aumenta la velocidad, se forman vórtices alternos a cada lado del cuerpo del acantilado y se desplazan río abajo. La serie 200 utiliza sensores piezoeléctricos incrustados en una aleta de ETFE situada aguas abajo del acantilado para detectar los vórtices generados. La frecuencia medida representa la velocidad del flujo. Se proporciona un factor de flujo para convertir la frecuencia en caudal volumétrico para cada modelo.
