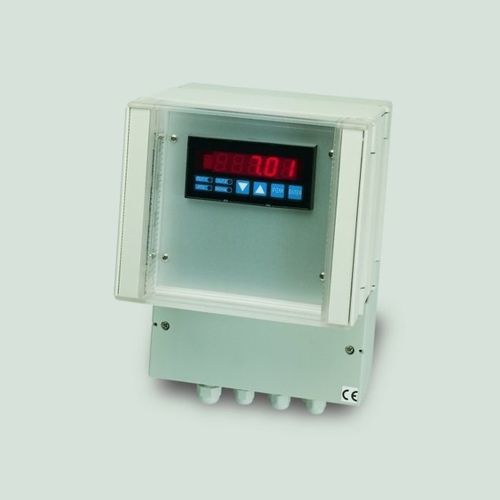

Controlador PID indicador UPXXR

para montaje sobre panel

Controlador PID basado en microprocesador, totalmente programable, apto para montaje en panel (grado de protección IP54) e instalación en exteriores (carcasa IP65). La configuración del instrumento se realiza fácilmente mediante la pantalla y el teclado y la calibración es automática. La medida y la temperatura se indican en una pantalla LED roja de 5 dígitos. El Mod.uP puede conectarse directamente al sensor diferencial de pH o Redox y al elemento sensor de temperatura correspondiente. La medida se compensa en función de las variaciones de temperatura, según algoritmos específicos para cada parámetro y se muestra en unidades de ingeniería. El valor compensado por la temperatura se utiliza en el algoritmo PID. El regulador PID está disponible con salida de control analógica (4-20 mA o 0-10V, aislada galvánicamente) o con salida de control digital (salida conatct); en esta versión la salida 4-20 mA (o 0-10 V) está disponible para la retransmisión de la medida compensada por temperatura. El instrumento proporciona 4 salidas digitales que pueden ser configuradas como NC o NO vía software y pueden ser programadas como alarma baja, alarma alta, alarma con histéresis o alarma de ventana. Las 4 salidas digitales son de relés. Si la salida de control es de relé se utiliza R1 para la acción de control. Hay dos entradas digitales disponibles, una para la retención digital de la medida, y otra para la entrada de una alarma externa (por ejemplo, interruptor de nivel, interruptor de temperatura, etc.) El instrumento está disponible opcionalmente con secuencia de limpieza incluida: en esta versión puede conducir la limpieza química del sensor a través de un algoritmo específico, con temporizadores programables, conduciendo la bomba de detergente a través del relé R4.
