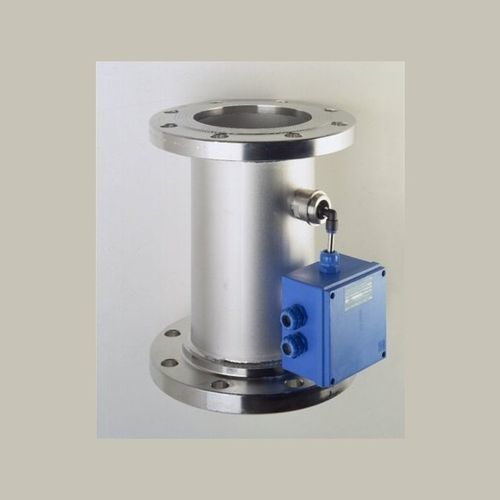

Sensor de turbidez 701H

Esta sonda puede introducirse en tuberías cerradas de diferentes diámetros a través de dos bridas, ANSI 150 (otras a petición). La turbidez de la muestra se mide según el principio nefelométrico, 90°. las sondas 701H y 701G pueden soportar altas temperaturas y presiones. El sistema de medición incluye una fuente de luz y un receptor de luz. El haz de luz emitido incide en la superficie del líquido y es dispersado por las partículas en suspensión de la muestra. La luz dispersa se mide a 90° (dispersión de la luz a 90°); la intensidad de esta dispersión es proporcional al contenido de sólidos en suspensión en la muestra. Este sistema se basa en un único haz de luz y se denomina "nefelométrico". Las unidades de medida son las NTU (Unidades de Turbidez Nefelométrica). La alimentación de la célula está altamente estabilizada para asegurar una intensidad constante de la luz emitida; la fuente de luz asegura una estabilidad a largo plazo (muchos años) para la luz emitida (594 nm). El receptor de luz es de gran superficie, del tipo CdS, encapsulado en una carcasa de acero inoxidable sellada en condiciones de vacío y responde a la luz de 550 - 600 nm. El cuerpo de la sonda es de acero inoxidable AISI 316L, con juntas de Viton, de 3' de diámetro (otros bajo pedido) y 358 mm de longitud, y está embridado por ambos lados, (bridas ANSI 150, otras a seleccionar en el código de pedido). La fuente y el receptor de luz están encapsulados en dos grupos ópticos orientados hacia el proceso a través de ventanas de forma adecuada. La sonda Mod.701G4AxA0 se suministra con sistema de limpieza química. La secuencia de limpieza puede ser accionada directamente por el transmisor uP).
