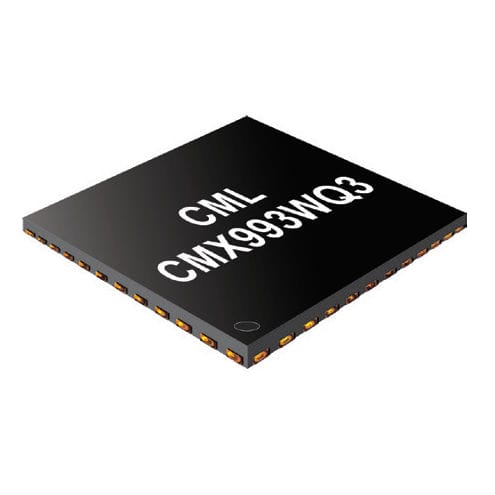

Transmisor inalámbrico CMX993

RFde datosde mando

Dos circuitos integrados moduladores de cuadratura de RF independientes y de alto rendimiento: el CMX993 estándar y la variante del producto CMX993W de gran ancho de banda. El CMX993 y el CMX993W son moduladores IQ integrados de baja tensión adecuados para su uso en aplicaciones que operan desde 30MHz hasta 1000MHz. El dispositivo integra dos mezcladores equilibrados doblemente emparejados y accionados desde un oscilador local dividido en cuadratura y amortiguado. La frecuencia del LO se divide por un factor de 2 ó 4. Los mezcladores forman un modulador vectorial I/Q con etapas de ganancia programables que ofrecen hasta 30dB de control de ganancia en pasos de 2,5dB. Se proporcionan amplificadores diferenciales de baja frecuencia no comprometidos para que los usuarios los configuren. Esto puede utilizarse para implementar funciones como el filtrado, la conversión de señales diferenciales a simples y el cambio de nivel. Una interfaz de control digital, C-BUS, (una interfaz compatible con SPI™) permite el control de la ganancia, así como la gestión de la energía de los bloques internos individuales para optimizar el rendimiento del sistema. La interfaz C-BUS funciona desde su propio dominio de alimentación, lo que permite interconectar el dispositivo con dispositivos de banda base de diferente tensión. Los dispositivos CMX993 y CMX993W se suministran en un encapsulado VQFN optimizado para RF. Modulador RF de alto rendimiento (30MHz a 1GHz) Modulador I/Q Figura de ruido de banda ancha: -148dB/Hz Suelo de ruido: -155dBm/Hz Rango de ganancia de salida programable de 30dB Potencia de salida: +3dBm (PEP) Requerimientos de baja conducción de LO: -15dBm CMX993W - Versión de ancho de banda amplio (>50MHz de ancho de banda I/Q) Amplificadores no comprometidos para el filtrado y la interconexión Interfaz de control/datos en serie C-BUS (compatible con SPI) APCO P25, datos inalámbricos Transmisores ISM Moduladores de TV digital/CATV LAN inalámbrica, bucle local Moduladores IF o RF
