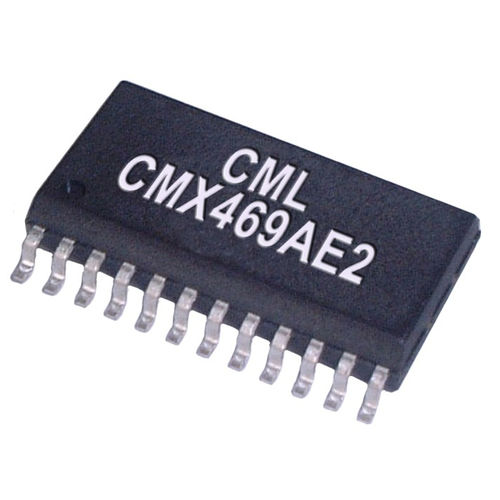

Circuito integrado modem de comunicación CMX469A

de datosIPpara la industria

El CMX469A es un circuito LSI CMOS que funciona como módem FFSK full-duplex de 1200, 2400 o 4800 baudios. Las frecuencias de marca y espacio son 1200/1800, 1200/2400 y 2400/4800Hz respectivamente. Las frecuencias de tono son de fase continua; las transiciones se producen en el punto de cruce por cero. Se emplea un oscilador Xtal común con una selección de dos frecuencias de reloj (1,008MHz o 4,032MHz) para proporcionar la velocidad en baudios, las frecuencias de transmisión y la sincronización Rx y Tx. El módem incluye circuitos para la detección de portadora y la recuperación del reloj Rx, ambos disponibles como pines de salida. Las rutas de Rx, Tx y detección de portadora contienen un filtro de paso de banda para garantizar unas condiciones de señal óptimas. El CMX469A demuestra una alta sensibilidad y una buena tasa de bits erróneos en condiciones de señal adversas. Este dispositivo de bajo consumo requiere pocos componentes externos y está disponible en encapsulados SOIC y TSSOP de plástico de pequeño tamaño. Características Velocidades de datos seleccionables: 1200/2400/4800 baudios FFSK dúplex completo Filtros de paso de banda Rx y Tx Recuperación de reloj y detección de portadora Entradas Xtal/Reloj seleccionables por pin: - 1,008 MHz o 4,032 MHz Control sencillo: No requiere µP Aplicaciones Datos por radio Señalización de radio PMR y celular Enlaces de localización automática de vehículos (GPS diferencial) Terminales de datos portátiles Telefonía personal/inalámbrica Señalización de control industrial Requisitos de alimentación 2.7 a 5,5 V
