Microcontrolador de comunicación DE70322T

10 bitsprogramableARM

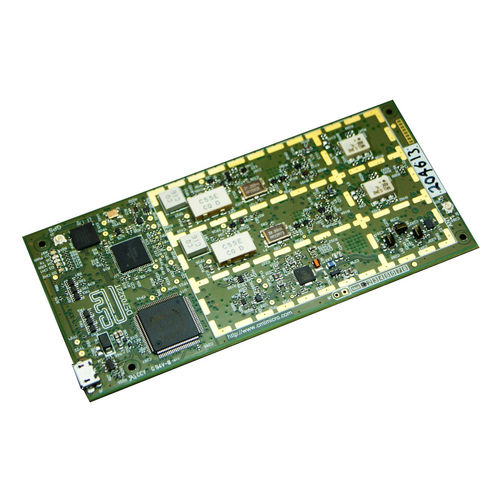

El DE70322T es un paquete de diseño de referencia/demostrador de tecnología AIS de clase B que permitirá a los fabricantes desplegar rápidamente un transceptor AIS de clase B en el mercado. Esta plataforma flexible ofrece una nueva ruta de bajo coste para desarrollar un transceptor AIS de clase B, certificarlo y comercializarlo de forma rápida y sin problemas. El DE70322T implementa un receptor de doble canal / transmisor único en 161,975MHz (canal AIS 1) y 162,025MHz (canal AIS 2) con una separación de canales de 25kHz y una velocidad de transmisión de datos de 9600bps. Los receptores son programables en toda la banda marina (156.000 a 162.050 MHz), mientras que el transmisor está optimizado para su uso en la banda marina superior (160.000 a 162.050 MHz). El diseño es una plataforma flexible basada en el procesador de banda base y protocolo CMX7032 Marine AIS. Imágenes de funciones Hay disponibles dos Function Images™: proporcionando operación AIS Clase B completa que proporcionan un funcionamiento AIS Clase B marino completo con la adición del funcionamiento exactTrax™ y exactSeNS El microcontrolador ARM de a bordo (STM32F411VET6) permite que un host conectado por USB controle directamente el CMX7032 utilizando el lenguaje de procesamiento de scripts CML, pero también implementa una capacidad básica de sólo Rx que se puede utilizar directamente con un plotter adecuado basado en PC. Una cabecera JTAG permite a los diseñadores implementar su propio código y/o implementar una pila de protocolos CSTDMA Clase-B completa. Hay suficiente memoria y capacidad de procesamiento para implementar una pila de protocolo SOTDMA Clase-B (IEC 62287-2), sin embargo la salida de RF de la pcb está limitada a 2W. Características Transceptor AIS de clase B Demostrador de tecnología Diseñado para cumplir la norma IEC62287-1 Microcontrolador host ARM integrado
