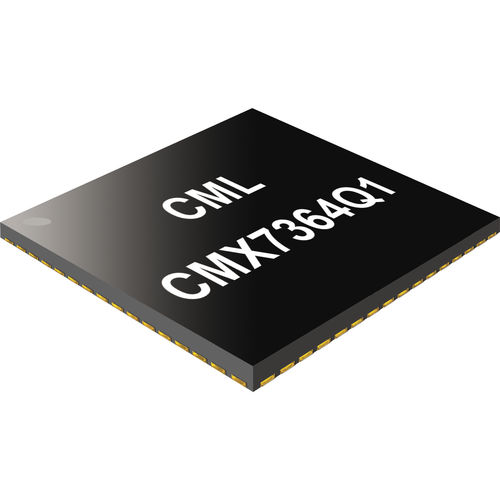

Circuito integrado modem de comunicación CMX7364

de datosinalámbricoRF

El CMX7364 es un módem de datos inalámbrico flexible de alto rendimiento que presenta un alto nivel de integración, incluyendo ADCs y DACs de RF, así como convertidores de datos adicionales de baja potencia para fines de monitorización y control. En su corazón, un potente núcleo DSP está acoplado a aceleradores de hardware optimizados para proporcionar una implementación eficiente y de bajo consumo de la funcionalidad del módem de datos, principalmente las capas PHY y MAC. El dispositivo admite una serie de modos de datos formateados, así como un modo bruto que permite a los usuarios desarrollar libremente sus propios protocolos de enlace. Los modelos de datos formateados incluyen corrección de errores hacia adelante optimizada e inserción de símbolos piloto cuando sea necesario. El CMX7364 ofrece una serie de interfaces digitales flexibles para facilitar la interconexión con microcontroladores y una interfaz de paso para el control de los circuitos de RF. Los filtros internos admiten anchos de banda de canal de 6,25 a 50 kHz, lo que permite velocidades de datos en el aire de hasta 40 ksamples/s. El diseño es capaz de interconectarse con diferentes arquitecturas de radio, pero se adapta perfectamente a la familia de receptores de conversión directa CMX994 de CML y al modulador I/Q CMX998 con linealización cartesiana y soporte incorporado para estos dispositivos a través de las imágenes de función apropiadas, que incluyen corrección de desplazamiento de CC y control de AGC. El CMX7364 funciona con una única tensión de alimentación de 3,3 V y está disponible en un encapsulado 64VQFN. La funcionalidad del CMX7364 se determina cargando una Function Image™ suministrada por CML. La Function Image™ se descarga al encender el dispositivo y lo configura para el esquema de modulación requerido y los parámetros asociados. Modem PHY Convertidores de datos Rx y Tx Filtros de canal programables MAC inferior del módem AFSD FEC Construcción de paquetes
