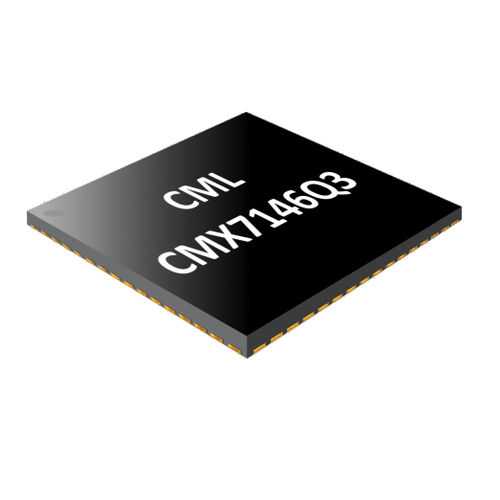

Circuito integrado transmisor radio RF CMX7146

de datosde largo alcancerobusto

El CMX7146 es un transmisor de datos flexible que admite modulación BPSK (Binary Phase Shift Keying) y BPSK diferencial (a veces denominada PRK, Phase Reversal Keying o 2PSK). BPSK se utiliza a menudo cuando se requiere una comunicación de datos robusta y de largo alcance. Además, es fácil de demodular y consume poca energía. El CMX7146 genera señales analógicas precisas en fase y cuadratura en banda base, lo que permite generar la señal transmitida con gran exactitud, haciéndola adecuada para la conversión ascendente a una portadora de RF elegida por el usuario. El dispositivo admite transmisiones en bruto (bits de entrada, datos de modulación de salida) y precargadas (mensajes de entrada, datos de modulación de salida) y también cuenta con una entrada de activación de transmisión (Tx) para permitir transferencias de datos cronometradas con precisión. También puede emplearse un amplificador de potencia DAC de rampa para controlar las ráfagas de transmisión, que pueden sincronizarse como parte de la secuencia de transmisión. El CMX7146, que funciona con una alimentación de 3,3 V, está diseñado con la tecnología FirmASIC® de CML. El archivo Function Image™ (FI), que define las capacidades operativas del dispositivo, está disponible en el portal técnico de CML. Características Velocidades de datos soportadas 600/1200/2400/3600/4800/9600bps Hasta 13 bytes por ráfaga DAC de rampa PA Salidas IQ de banda base para modulación RF Convertidores de datos adicionales Interfaz de control serie C-BUS (compatible con SPI) BPSK simple o diferencial Filtro RRC programable a=0.2/0.3/0.35 Bajo consumo 7mA TX 1200bps 15mA 9600bps Opciones de reloj flexibles Control a través de puerto para convertidor IQ up Convertidores auxiliares para interconexión de sensores 3.alimentación de 3 V Encapsulado pequeño 48QFN (Q3) Aplicaciones Balizas de emergencia Transmisores IIoT Comunicaciones Cube SAT
