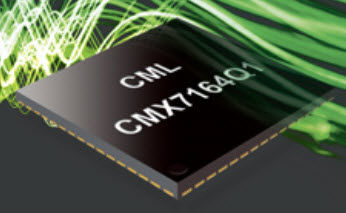

Circuito integrado modem de paquetes de datos CMX7164 series

de comunicaciónde datoscircuito integrado QAM

El módem de datos inalámbrico multimodo CMX7164 es un dispositivo semidúplex compatible con los modos 4/16/32/64 QAM, 2/4/8/16 FSK, GMSK/GFSK y V.23 en múltiples separaciones de canal, bajo control del host. Una interfaz analógica integrada permite la conexión directa a transceptores de radio I/Q de FI cero con pocos componentes externos; no se necesitan códecs externos. Los subsistemas auxiliares inteligentes ADC, DAC y GPIO realizan valiosas funciones y minimizan la interacción con el host y los recursos de E/S del mismo. Dos generadores de reloj del sistema sintetizados desarrollan señales de reloj para uso fuera del chip. La interfaz maestra C-BUS/SPI amplía los puertos C-BUS/SPI del host para controlar dispositivos externos. El dispositivo utiliza la tecnología de componentes FirmASIC. Los subsistemas en chip se configuran mediante un archivo de datos Function Image y definen la función y el conjunto de características del dispositivo. Las entradas diferenciales son ideales para la conexión directa a CI de bloques de construcción de RF como CMX994, CMX994A, CMX994E CI de receptor de conversión directa de RF Características GMSK, GFSK FI-1.x 2-FSK, 4-FSK, 8-FSK, 16-FSK F12.x 4-QAM, 16-QAM, 32-QAM, 64-QAM FI4.x V.23 FI6.x Dos detectores de sincronización de trama Detección automática de sincronización de trama Corrección de frecuencia de portadora Rx Medición de la calidad de la señal de recepción Compatible con módems estándar Modos de paquetes de datos robustos Interfaz serie de host C-BUS: Tipo SPI con direccionamiento de registros Búferes de datos/ FIFOs de 128 bytes de lectura/escritura Interfaz serie C-BUS/SPI maestra: Para dispositivos esclavos externos Modo Pass-through Interfaz analógica de radio I/Q de alto rendimiento: Tx y Rx: "Conexión directa" a transceptor de FI cero Filtros RC externos sencillos Filtros configurables de modelado de impulsos Rx y Tx Filtro IF Rx digital reconfigurable Control de desviación sin recorte manual
