Sistema de calibración de campo electromagnético HE18

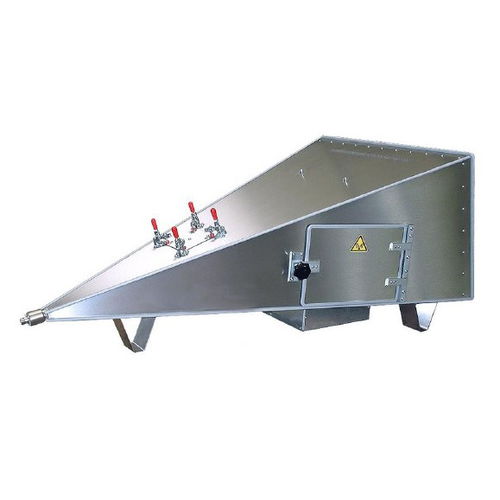

Célula GTEM: La cámara de ondas electromagnéticas de GHz, que recibe la señal de salida de la amplificador de potencia, forma el campo eléctrico requerido, y la intensidad de campo puede ser medida por el la sonda de intensidad de campo eléctrico. Generador de señal: con interfaz GPIB, modo de operación offline u online opcional. La frecuencia puede ser de hasta 18GHz, y puede ser controlado por computadora cuando está en línea. Amplificador de potencia: la señal débil de la fuente de la señal es amplificada por el amplificador de potencia y enviado a la célula del GTEM para formar la intensidad de campo eléctrico requerida. La sonda de campo eléctrico estándar: La intensidad del campo eléctrico en la célula del GTEM puede ser medida y el valor mostrado en el monitor de intensidad de campo por un cable dedicado. Monitor de intensidad de campo: La señal de la sonda de intensidad de campo eléctrico se procesa y el el valor de la intensidad del campo eléctrico de la sonda en el GTEM se muestra en la pantalla. PC calibrado: Ajuste la fuente de la señal y la frecuencia manualmente a través de la intensidad del campo monitor.
