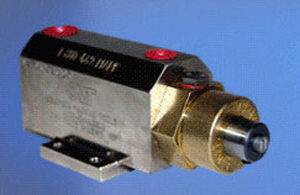

Máquina de marcado de impacto Mite-E-Mark series

integrablecompactaneumática

Modelo 78: Marcador de impacto de aire de doble efecto Mite-E-Mark Modelo 78: Esta herramienta de marcado neumática ofrece 18 veces la fuerza de un cilindro de aire con el mismo diámetro. Su construcción compacta permite instalar este marcador en un espacio limitado. Características: - 2 estilos básicos incluyen Estándar o Sumergible. Los modelos sumergibles están especialmente recubiertos de un material no corrosivo para una mayor protección. - Estilos de montaje de pie o trasero - La varilla con llave es para mantener la orientación de los caracteres, y la varilla sin llave permite que los caracteres giren y es una unidad más pequeña - 4 Diferentes estilos de varilla para sujetar los sellos ofrecen bolsillos cuadrados "A" de varios caracteres, y bolsillos redondos "B" de un solo carácter, además de la retención con tornillo de fijación estilo "O", y la retención con pasador/anillo estilo "G". El vástago estilo "G" se recomienda para los sistemas susceptibles de sufrir vibraciones - 2 carreras de aproximación de cilindros diferentes: 1" y 2" - Los sensores de posición integrados ofrecen una ventaja adicional a los integradores - El sistema estándar requiere aire lubricado. La versión NL sin lubricación requiere aire "seco". Especificaciones técnicas Manguera de aire recomendada: ¼" D.I. mínimo Válvula de aire recomendada: Válvula CMT TP o ¼" de 4 vías Presión de funcionamiento: 20-80 psi Max. Presión de marcado: 1500lbs (a 80 psi) para 1" de carrera y 2200 lbs (a 80 psi) para 2" de carrera Capacidades de los sellos Estilo de varilla "B" (1) Pc. Inserto de sello CM7X. Los insertos CM7X pueden marcar hasta un carácter de 3/16". Capacidades del sello Estilo de varilla "A" (4) Pc's 1/16" Char. Insertos para sellos CMF06 (2) Piezas de 1/8" Char. CMF13 Insertos para sellos Capacidades de los sellos Estilo "GB" (1) Pc. Insertos de Sello CM7G. Los insertos CM7G pueden marcar hasta un carácter de 3/16". Capacidades de sellos Estilo de varilla "GA" (4) Pc's 1/16" Char. Insertos para sellos CMV06
