Sistema de supervisión de potencia FPA90

de mediciónde transformadores

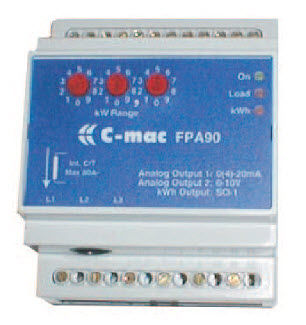

Control del consumo de energía en motores trifásicos, etc. Tensiones de medición de 3 x 380 V a 3 x 460 VCA Transformador de corriente incorporado para la monitorización directa hasta 80 A Rangos de medición seleccionables de 0,1 kW a 70 kW Salidas analógicas y salida de impulsos para kWh Divisor seleccionable y función de promedio Fabricado de acuerdo con las normas CE y EMC El C-mac FPA90 monitoriza la potencia consumida en cargas trifásicas simétricas como motores, etc. La unidad dispone de un transformador de corriente incorporado, lo que permite monitorizar cargas de hasta 460 VAC - 80 A directos El convertidor se conecta a la misma tensión de alimentación trifásica que la carga, y una de las fases se deja pasar por el orificio de la unidad, para controlar la corriente de carga El rango de medición deseado (en kW) se ajusta mediante 3 interruptores giratorios situados en la parte delantera de la unidad El convertidor se alimenta con salidas analógicas de corriente y tensión y una salida de impulsos, y las salidas están al máximo, cuando la potencia monitorizada es la misma que el rango de medición seleccionado. Todas las salidas están separadas galvánicamente de la tensión de alimentación. Además, la unidad dispone de 3 entradas digitales para la selección de la señal de salida analógica, la relación de impulsos y el filtro de entrada. El filtro de entrada se utiliza si la carga es muy inestable, de esta manera, la señal de salida es más estable. La unidad también se suministra con 3 indicaciones LED
