Analizador de red eléctrica FFT-01 UPM

de red de comunicaciónde armónicoportátil

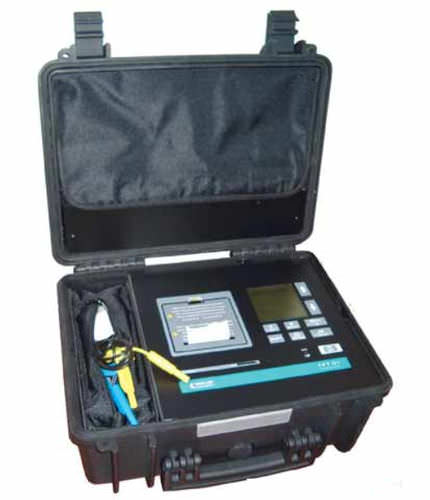

FFT-01 es un analizador de energía trifase portátil que permite la medida y memorización de todas las magnitudes relativas a la red eléctrica. Esta dotado de un display grafico, que asociado a una eficiente organización del menú rinde las medidas rápidas y intuitivas. El procedimiento de medida y de una impresora a 40 columnas alfanumérica y grafica que le confiere una optima autonomía operativa para la medición considerada “de campo”. En alternativa es posible memorizar el dato en la RAM para transferirlo sobre el Ordenador Personal y así pues elaborarlo mediante el software FFT-LINK suministrado de serie (entorno Windows). Los datos se suministran en formato compatible a las más comunes hojas electrónicas (LOTUS1-2-3,EXCEL, SYMPHONY etc.). La memoria standard es de 512 Kb y puede ser expandida hasta 2 Mb. FFT-01 es un instrumento totalmente configurable, puede efectuar medida sobre red monofase, bifase, trifase, viene alojado en una maleta en ABS (grado de protección IP65), en el interior de la cual viene contenido también la pinza amperimetrica y de los otros necesarios accesorios para la mediciones, esta dotado de puerto serie RS232 útil para el conexionado al PC para visualizar en numérica o grafica el valor medido. FFT-01 efectúa análisis del contenido armónico de la red con método FFT (Fast Fourier Transform) hasta la 25º armónica, puede ser utilizado con éxito para la verificación periódica de la calidad de la energía eléctrica y para la localización de la fuente de disturbio de una instalación.
