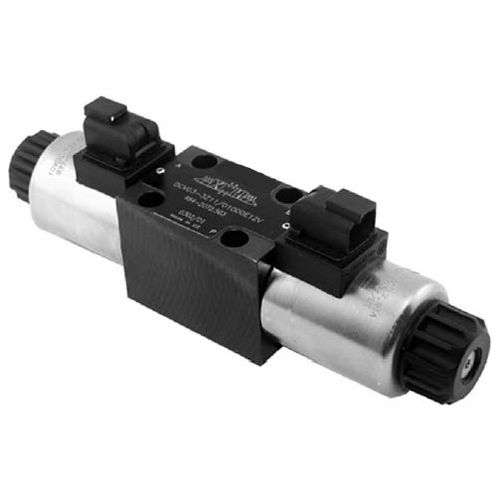

Electroválvula de control asistido DCV 03 Series

de 4 víashidráulicaDIN

Las válvulas de control de dirección DCV 03 se componen de: carcasa (1), bobina de control (5), con dos muelles de centrado (4) y solenoides de accionamiento cilíndricos (2, 3). Las válvulas direccionales de tres posiciones tienen dos solenoides y dos resortes. Las válvulas direccionales de dos posiciones tienen un solenoide y un resorte de retorno o dos solenoides y un conjunto de enclavamiento. Los solenoides de funcionamiento son de corriente continua. Para la alimentación de CA, los solenoides están provistos de un rectificador, que se integra directamente en la bobina. Los conectores (6, 7) se pueden girar 90°. Aflojando la tuerca (8), los solenoides pueden girar 360°. Esto permite sustituir los solenoides sin abrir las válvulas. En caso de fallo del solenoide o fallo de alimentación, el carrete puede accionarse mediante accionamiento manual auxiliar (9), siempre que la presión en el puerto T no supere los 25 bar[360 psi]. La carcasa de la válvula (1) está recubierta de fosfato. Los solenoides de operación (2, 3) están recubiertos de zinc. - Válvulas direccionales de 3 posiciones, 4 vías, y 2 posiciones, 4 vías - Electroimanes de accionamiento cilíndricos con bobinas de accionamiento separadas - el conector se puede girar 90° - Bobina de 4 hilos - reducción de la dependencia funcional de la viscosidad del fluido - Accionamiento manual auxiliar mediante pulsador - Dimensiones de instalación según ISO 4401- 03-02-0-94 y DIN 24340-A6
