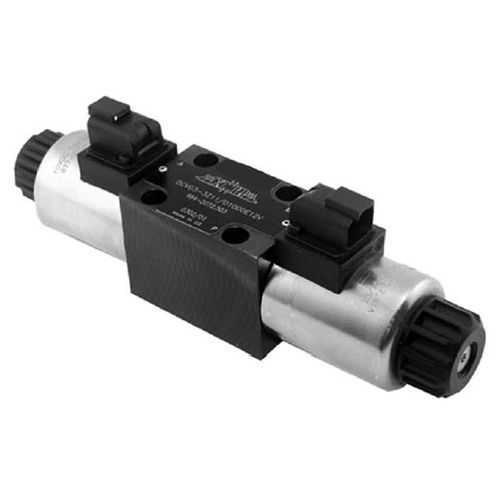

Electroválvula de control asistido DCV 05 Series

de 4 víashidráulicaDIN

Las válvulas de control de dirección DCV 05 se componen de: carcasa (1), bobina de control (5), resortes de centrado (4) y solenoides de operación (2, 3). Las válvulas direccionales de tres posiciones tienen dos solenoides y dos resortes. Las dos válvulas direccionales de posición tienen un solenoide y un muelle de retorno. Los solenoides de funcionamiento son de corriente continua y se alimentan a través de los conectores A y B (6, 7). Para la alimentación de CA, los solenoides están provistos de rectificadores integrados directamente en la bobina. Los conectores deben pedirse por separado. Aflojando la tuerca (8), el solenoide se puede girar en cuatro posiciones separadas 90°. Siempre que la presión en el puerto T no exceda de 360 psi[25 bar], la válvula puede ser accionada por accionamiento manual auxiliar (9). La carcasa de la válvula (1) está recubierta de fosfato. Los solenoides de operación (2, 3) están recubiertos de zinc. - Válvulas direccionales de 3 posiciones, 4 vías y 2 posiciones, 4 vías - Los solenoides pueden fijarse en tres posiciones con una separación de 90 - Accionamiento manual auxiliar mediante pulsador - Dimensiones de instalación según DIN 24340 e ISO 4401
