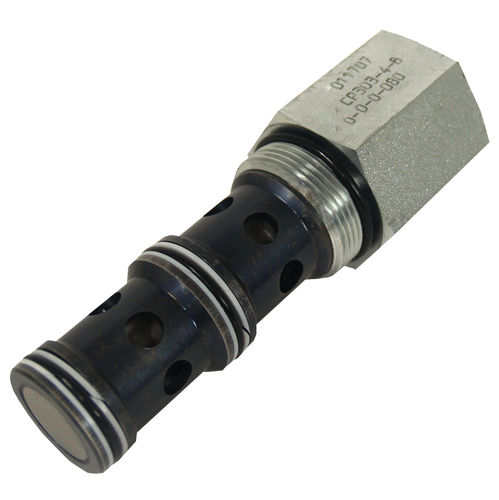

Válvula con compensador de presión CP300 Series

de control de caudalde 3 vías

El CP300-4 es un compensador de presión de tamaño 10, de control de flujo, de tipo restrictivo. Los compensadores de presión de tipo restrictivo son válvulas de tres vías que funcionan en serie con un orificio de control fijo o variable. El compensador de presión está situado aguas abajo del orificio y está doblado por resorte hasta una posición abierta como se muestra en el circuito de ejemplo. El carrete "siente" la presión a ambos lados del orificio de control y variará su restricción para mantener un diferencial de presión constante a través del orificio de control, manteniendo así un caudal constante. Aplicación Las aplicaciones comunes incluyen cualquier circuito que requiera un control de flujo compensado que vaya a un actuador o circuito. Los compensadores de presión ofrecen al diseñador de circuitos la capacidad de añadir compensación de presión a cualquier orificio fijo o variable. Esto asegura que el flujo y la velocidad resultante del actuador se mantengan independientemente de la presión del sistema y de la presión de trabajo
