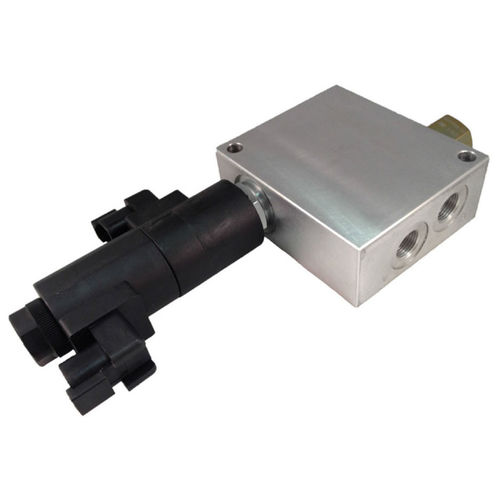

Repartidor de caudal hidráulico PFD10-OD

de prioridad variablecon control proporcional a distancia

PFD10-OD: Divisor de flujo proporcional, 10 tamaño, normalmente abierto, divisor. Éste es un proporcional, compensado, normalmente abierto, flujo que divide, pre-dirigió HIC. Cuando no hay corriente aplicada a las bobinas, el flujo de la entrada se divide igualmente entre los puertos A y B. Como un ejemplo, si el flujo de la entrada es 40 LPM, el flujo hacia fuera vira A hacia el lado de babor y B dividirá igualmente 20 LPM. La curva de funcionamiento abajo muestra ejemplos del flujo de la entrada de 40, 20 y 10 LPM. El flujo mínimo de la entrada es 10 LPM (2,6 GPM). El ratio del flujo entre los puertos A y B variará proporcional como actual se proporciona a las bobinas S1 o S2. Pues actual los aumentos para arrollar S2, el flujo a B portuario aumentarán proporcional, mientras que las disminuciones portuarias de A, tal y como se muestra en del gráfico. Inverso, pues los aumentos actuales para arrollar el S1, el flujo a A portuaria aumentarán proporcional, mientras que las disminuciones portuarias de B. Observe que esto no es un combinador, el flujo sale solamente los puertos A y B. Connect el boquete dr con el tanque, limitando la presión sobre este puerto a la barra 50 (720 PSI). Usos Divida proporcional el flujo de la entrada entre dos motores o circuitos hidráulicos (como HICs). Los circuitos que pueden aprovecharse de este HIC pre-dirigido incluyen cualquier función donde los motores o el HICs requieren continuamente flujo, y le necesitan solamente manejar proporcional la cantidad de flujo entre él. Alcance repetible, flujo de la carga-independiente que divide con el compensador incorporado de la presión. Vea la curva de funcionamiento abajo para las capacidades de la remuneración. Nota: Para el rendimiento óptimo, instale con la válvula electromagnética en la posición horizontal, reduciendo la ocasión para el aire atrapado en la válvula.
