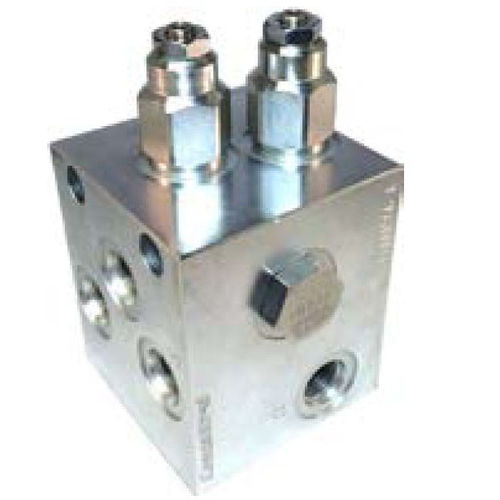

Válvula bidireccional DCB10-MC, DCB12-MC

de cartuchopilotopara motor

Doble contrapeso HIC, tamaño 10, venteo hidráulico con controles de reposición. Se trata de un conjunto de baja fuga pilotado internamente. El DCB10-MC utiliza dos cartuchos CB10-HV y cuatro válvulas de retención CP100-3, permitiendo el flujo libre desde el puerto V hacia los puertos C y bloqueando el flujo en sentido contrario hasta que se alcance el ajuste de alivio, o hasta que se haya aplicado la presión piloto adecuada en el puerto V opuesto. Conecte el puerto T a una línea de tanque para permitir el flujo de repuesto en el circuito. Aplicación Los HIC de doble contrapeso se utilizan para controlar cargas en movimiento bidireccional, como en aplicaciones de motores de ruedas o para cilindros que pasan por encima del centro. También son adecuados para su uso en la pluma y el cilindro articulado de una excavadora. Cuando se necesite la función de maquillaje, conecte el puerto'T' al depósito o al sistema de carga. Esto permite que la carga se controle suavemente con una mínima pérdida de energía. Si la carga intenta adelantarse a la bomba, la presión del piloto disminuirá y la sección de alivio se estrangulará o se cerrará para evitar que se desplace. El puerto T también es útil en aplicaciones de cilindros donde las válvulas direccionales (específicamente las válvulas proporcionales) son sensibles a la intensificación del flujo de alimentación del lado de la varilla. El DCB10-MC desvía el flujo directamente al tanque y desvía la válvula direccional. Este HIC sustituye técnicamente al 1EEC11-01.
