Válvula de bola UY2 series
con actuador eléctricopara aguade hierro fundido

Válvula de bola - UY2 series - Comparato Nello S.r.l. - con actuador eléctrico / para agua / de hierro fundido
Válvula de bola - UY2 series - Comparato Nello S.r.l. - con actuador eléctrico / para agua / de hierro fundido
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de bola
Accionamiento
con actuador eléctrico
Medios
para agua
Cuerpo
con doble brida, de hierro fundido, IP67
Uso previsto
para la industria, de calor
Número de vías
de 2 vías
Otras características
de paso integral, de emergencia, accionada por motor, universal
DN

32 mm, 40 mm, 50 mm
(1,26 in, 1,575 in, 1,969 in)

Presión

16 bar
(232,1 psi)

Temperatura

Máx.: 120 °C
(248 °F)

Mín.: -10 °C
(14 °F)

Caudal

174 m³/h, 301,3 m³/h
(6.144,75 ft³/h, 10.640,31 ft³/h)

Descripción

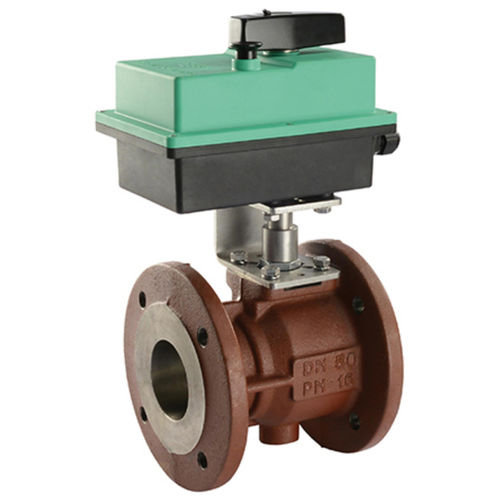

Actuador TODO EN UNO para 3 puntos sin relé o 2 puntos con conexión de relé Tiempo de funcionamiento: 55 s para giro de 90° - 40Nm Tipo protegido, mando manual de emergencia, 2 microinterruptores adicionales El PPO Universal se utiliza específicamente para la interceptación y régulación de fluidos en: - sistemas de calefacción/refrigeración por zonas - Sistemas de refrigeración por glicol - Sistemas que utilizan energías alternativas - Sistemas solares - Sistemas industriales en general que utilizan fluidos calientes y fríos - sistemas de automatización La característica especial de todos los actuadores de la gama PPO es el hecho de que pueden ser utilizados en entornos hostiles y condiciones climáticas severas. ACCESORIOS BAJO PEDIDO - Distanciadores de aislamiento con y sin apertura manual (ver sección "Cuerpos de válvulas"). - Resistencia anticondensación, para evitar el riesgo de condensación en el interior del actuador. - Versión 60 Hz. Las figuras muestran el esquema eléctrico del actuador con dispositivo de control ON/OFF de 2 PUNTOS. El esquema eléctrico se muestra abierto y cerrado. respectivamente. El suministro de energía por medio de una fase a través del terminal 2 hace que la válvula se cierre (cierre automático eléctrico); el suministro de energía a través del terminal 3. también. hace que la válvula se abra. Las figuras muestran el diagrama de cableado del actuador con dispositivo de control ON/OFF de 3 PUNTOS. El diagrama de cableado se muestra abierto y cerrado. respectivamente. Cuando la fase fluye a través del terminal 3, la válvula se abre; por el contrario, cuando la fase fluye a través del terminal 2, la válvula se cierra.

---
