Software de análisis Shaped Die

de mediciónpara cable3D

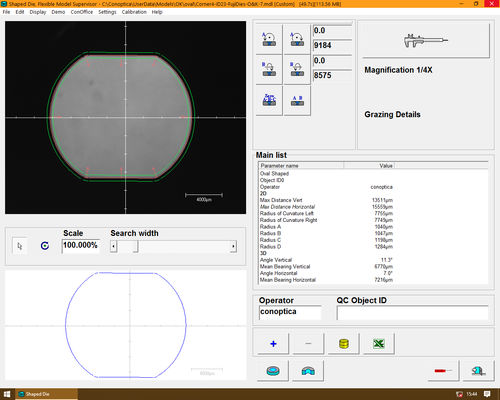

Aplicaciones de los dados de forma Mide ópticamente tanto la forma como el perfil de profundidad del dado interior Medir los dados de dibujo de cualquier forma Con las aplicaciones de los dados de forma, se pueden medir los dados de casi cualquier forma. Utilizamos los mismos algoritmos de medición basados en modelos que las Aplicaciones de Matrices de Dibujo, pero en las Aplicaciones de Matrices con Forma se libera toda su potencia. La geometría de la sección transversal del dado puede ser descrita en detalle en el Creador de Modelos y guardada como un modelo estándar para su uso posterior. Un gran número de Parámetros de Interés (PDI) están entonces disponibles para proporcionar datos sobre cada parte imaginable del dado. Conoptica ofrece dos aplicaciones de troqueles con forma, una para mediciones en 3D y otra para mediciones en 2D. Además del análisis avanzado de secciones transversales en 2D, la versión en 3D puede proporcionar datos de perfil de profundidad (longitudes de cojinetes y ángulos de cono de reducción) en cualquier punto alrededor del troquel. Opciones Las características estándar incluyen: Panel de Medición Básico, Creador de Modelos y Paneles Avanzados Características opcionales: Presentador de Contorno: Ver las desviaciones medidas de los valores nominales a lo largo del dado. Inspecciona fácilmente los detalles críticos y las esquinas "difíciles". Limitaciones La medición de formas arbitrarias puede a veces presentar desafíos con respecto a la resolución óptica. Esto es especialmente importante cuando se miden curvas con radios muy pequeños en matrices de formas grandes. Si se cumplen esas limitaciones, la Conóptica puede normalmente proporcionar modelos alternativos para medir las partes "problemáticas" de forma independiente, utilizando aumentos más grandes y, de ese modo, obtener mediciones fiables de curvas con un radio inferior a 0,010 mm. Si tiene tales desafíos, contáctenos y le ayudaremos a encontrar una buena solución.
