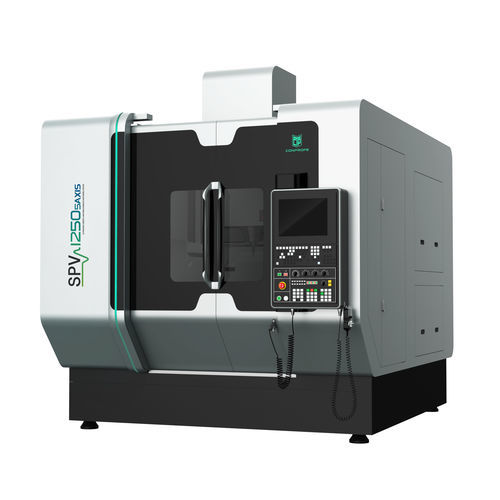

Centro de mecanizado CNC por ultrasonidos SPV12505 ejesverticalde columna
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- vertical
- Estructura
- de columna, con mesa rotativa
- Material mecanizado
- para compuestos, para cerámica, para cuarzo, para materiales duros y quebradizos
- Nariz del husillo
- HSK-A 100
- Número de herramientas
- 40 herramientas
- Otra función
- de corte, de taladrado
- Aplicaciones
- para la industria del automóvil, para aplicaciones médicas, para titanio, para la industria aeroespacial
- Otras características
- de alta velocidad, de alta eficacia, de alta productividad, de alta precisión, por ultrasonidos, con cambiador automático de herramienta
- Carrera X
1.250 mm
(49,21 in)- Carrera Y
1.250 mm
(49,21 in)- Carrera Z
1.000 mm
(39,37 in)- Velocidad de rotación
10.000 rpm
(62.832 rad.min-1)- Potencia
110 kVA
(149,56 hp)- Rotación de la mesa (eje C)
360 °
- Velocidad de avance del eje X
30 m/min
- Velocidad de avance del eje Y
30 m/min
- Velocidad de avance del eje Z
30 m/min
- Carga máxima de la mesa
1.200 kg
(2.646 lb)- Peso de la herramienta (máx.)
20 kg
(44,1 lb)- Precisión de colocación
0,008 mm
(0,00031 in)- Repetibilidad
0,005 mm
(0,0002 in)- Peso total
26.000 kg
(57.320,19 lb)- Longitud total
3.400 mm
(133,9 in)- Anchura total
4.350 mm
(171,3 in)- Altura total
4.220 mm
(166,1 in)
Descripción
Adecuado para el mecanizado de piezas de precisión de materiales duros y quebradizos (por ejemplo, cerámica, zafiro, vidrio, carburo de silicio, etc.), compuestos de fibra de carbono, superaleaciones (por ejemplo, aleación de titanio) y otros materiales difíciles de cortar
Características
Husillo ultrasónico desarrollado por Conprofe para resolver los retos del mecanizado de materiales difíciles de cortar
Sistema de refrigeración por CO₂ supercrítico o MQL opcional para realizar un mecanizado limpio
Estructura de pórtico puente que cuenta con 5 ejes basculantes, centro de gravedad bajo, voladizo corto, rigidez superresistente y menor tensión térmica
Múltiples opciones de almacenes de herramientas tipo cadena con capacidad de sujeción de herramientas de 24-120T
Con husillo ultrasónico de alta potencia, alto par y alta velocidad
Sistema de supresión automática opcional para mitigar los riesgos en el mecanizado, por ejemplo, quemaduras y explosiones
Con sistema CNC de mecanizado simultáneo de 5 ejes SIEMENS 840Dsl o SIMUERIK ONE
---
